Mini Cockpit F16

[VEAF.Skywalker]

As-tu relié les masses du PC et de ton chargeur mobile ensemble ? Si non, il est normal que cela ne marche pas.
Mes câbles usb sont tous coupés et reliés à l’alim du PC, comme ça aucun problème.

Je suis pas sur de comprendre ...

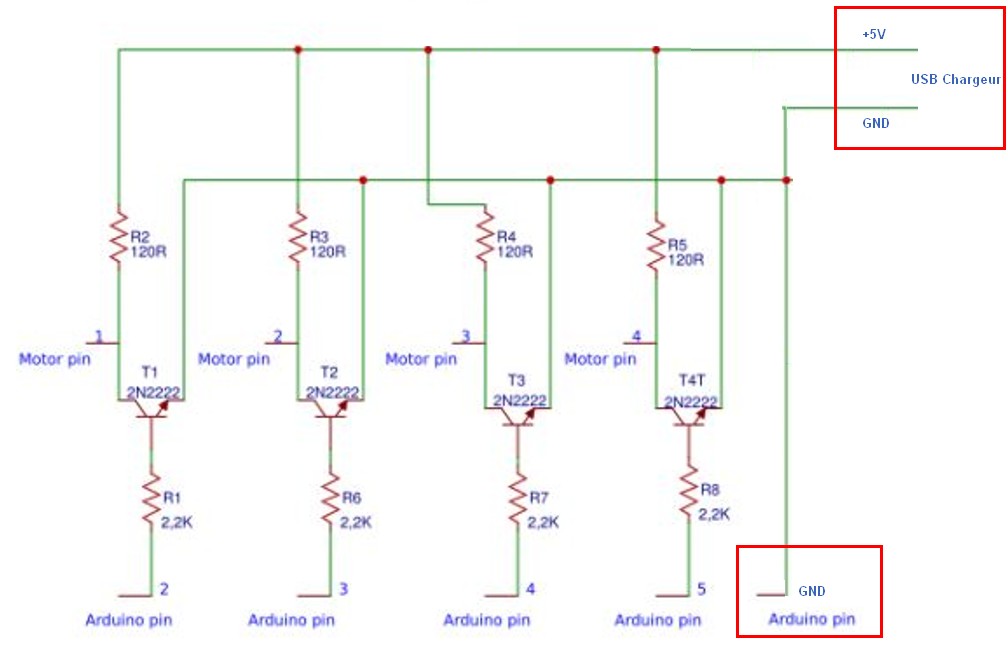

Je relie la masse de la carte Arduino a la masse du câble USB relié au chargeur comme ci dessous ?
.


[Cat]

Non. Ta carte arduino est déjà reliée à la masse de ton chargeur. Il faut que tu relies la masse de ta carte arduino (ou celle du chargeur, peu importe) à la masse de l’alimentation du PC

Quand tu relies ta carte arduino au port usb du PC, les masses sont reliées entre elles. Si tu utilises une alimentation externe, il faut que leur masses soient reliées.

[VEAF.Skywalker]

Non. Ta carte arduino est déjà reliée à la masse de ton chargeur. Il faut que tu relies la masse de ta carte arduino (ou celle du chargeur, peu importe) à la masse de l’alimentation du PC

Quand tu relies ta carte arduino au port usb du PC, les masses sont reliées entre elles. Si tu utilises une alimentation externe, il faut que leur masses soient reliées.

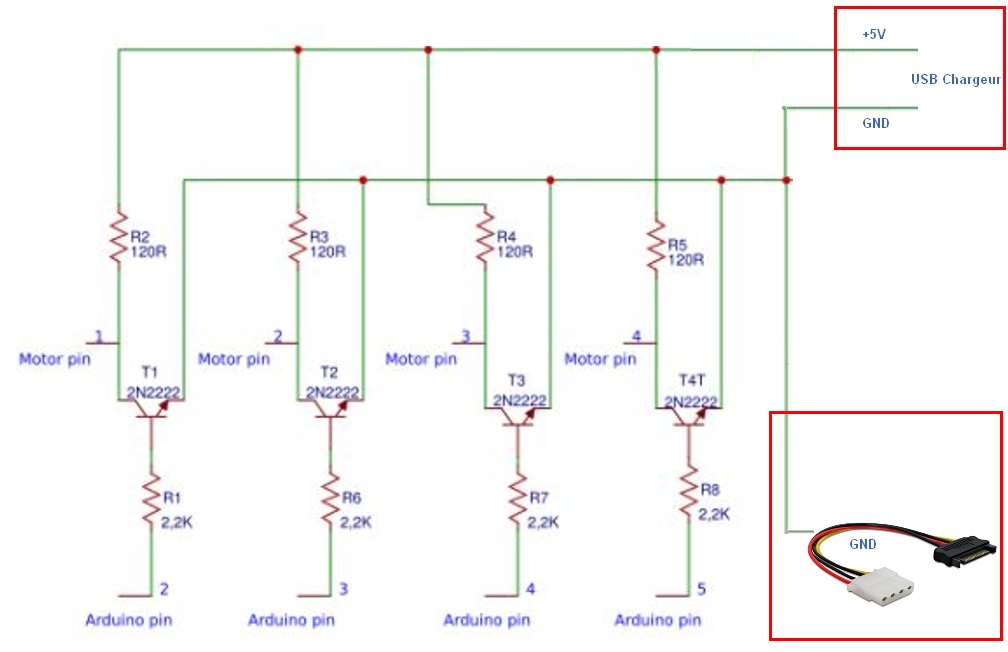

OK du coup la masse d'une nappe SATA peut être utilisée ?
ou c'est pas trop top pour les Disques

Schema corrigé


[Cat]

C’est ça. Tu te connectes sur le fil noir.
Le code couleur est le suivant :

Jaune :12V
Rouge :5V
Orange :3,3V
Noir : masse

Tu dois avoir des prises non utilisées sur ton alim PC. C’est l’occasion de couper des fils du câble et de connecter tout ce que tu veux.
