mon cockpit de F16 en chantier : Goupil

Message par **Goupil** » sam. mai 05, 2007 2:57 pm

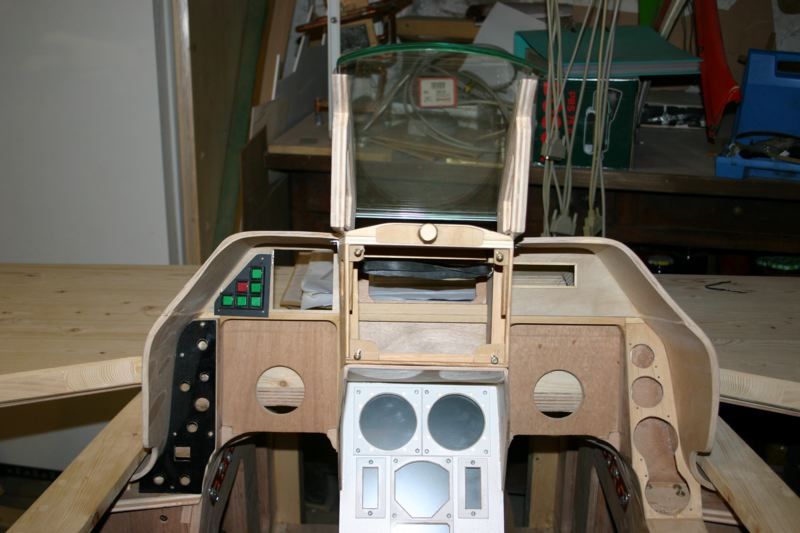

reste à voir si ce sera jouable...

(sinon je peux soit enlever la vitre... soit l'ensemble en 30 sec.)

Message par **Goupil** » sam. mai 05, 2007 3:05 pm

Ensuite, pensons au coté fonctionnel du "beau bibelot"

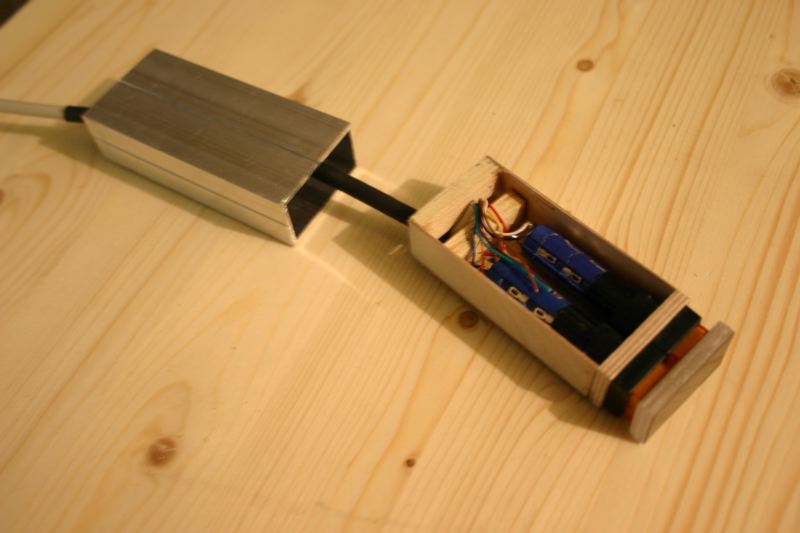

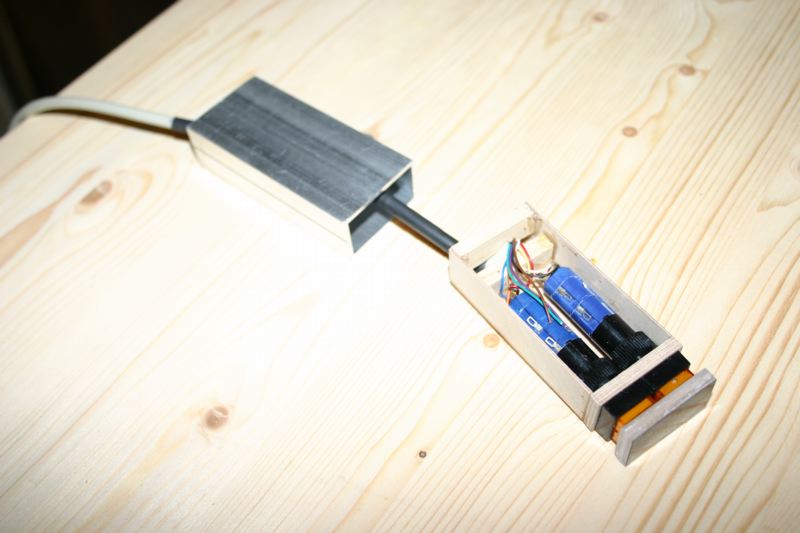

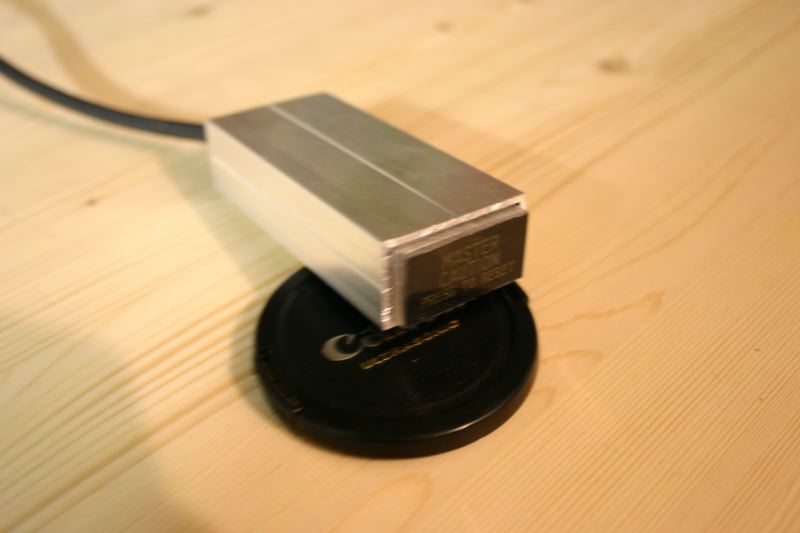

donc fabrication du bouton Master Caution (merci Red Dog pour tes stencils) avec le principe de la boite d'allumettes...(facile à ouvrir et à fermer).
le tout raccordé au génial UCC pour les loupiottes et à la X-Key pour un bouton.

La suite de l'histoire... un autre soir...

Bons vols à tous.

Message par **McIntosh** » sam. mai 05, 2007 3:12 pm

MAGNIFIQUE ! c'est vraiment superbe ! Bravo a toi !

Message par **Famas_TAW** » sam. mai 05, 2007 3:27 pm

Euuuu,

Fonctionnel le hud que tu projette de faire ?

Message par **Jallie** » sam. mai 05, 2007 3:34 pm

la vrai boite du MASTER Caution est de quelle taille ??

HxLarg XHaut

je viens juste de recevoir un vrai Master Light:
il fait 20mn x40 mn

mais pour la longuer de la Master-Box ??

Message par **666def** » sam. mai 05, 2007 6:43 pm

à mon avis tu devrait assombrir la partie du stencil autour des lettres de sorte que la lumière ne passe que par les lettres.

Message par **Goupil** » sam. mai 05, 2007 7:41 pm

Famas_TAW, Le HUD est purement décoratif (et c'est vrai que ça donne une autre gueule au bibelot)

Jallie, j'ai pas de dimensions pour la longueur véritable, j'ai fait la boite en fonction de la longueur des boutons... plus un peu de marge pour les fils. (soit 8 cm chez moi)

666def, c'est fait (plusieurs couches au marqueur noir) et c'est bien mieux maintenant, merci !

Message par **Inferno** » sam. mai 05, 2007 8:19 pm

Il a vraiment de la gueule ton pit Goupil ...

Tu n'as pas essayé de mettre un écran derriere le panel pour voir les instruments, MFD, etc ? ça rendrait pas mal, et les boutons seraient fonctionels ...

Faudrait que la taille de l'écran soit adapté bien sur (20, 22'', lentille Fresnel)

Grrr, a quand un simu avec panel externe

A ce rythme MS FS à le temps de sortir en version militaire (je crois que c'est dans le cartons d'ailleurs ...)

Message par **Milos** » sam. mai 05, 2007 9:31 pm

Pour le HUD, c'est vrai que, question gueule, c'est top. Maintenant, pour jouer, entre les reflets sur la vitre et les montants ...
Mais c'est beau, faut dire ce qui est, ça en jette

Message par **pilour6** » sam. mai 05, 2007 10:42 pm

encore merci goupil

Message par **666def** » dim. mai 06, 2007 12:41 am

Goupil a écrit :666def, c'est fait (plusieurs couches au marqueur noir) et c'est bien mieux maintenant, merci !

une photo, une photo, une photo

Message par **Goupil** » dim. mai 06, 2007 1:03 am

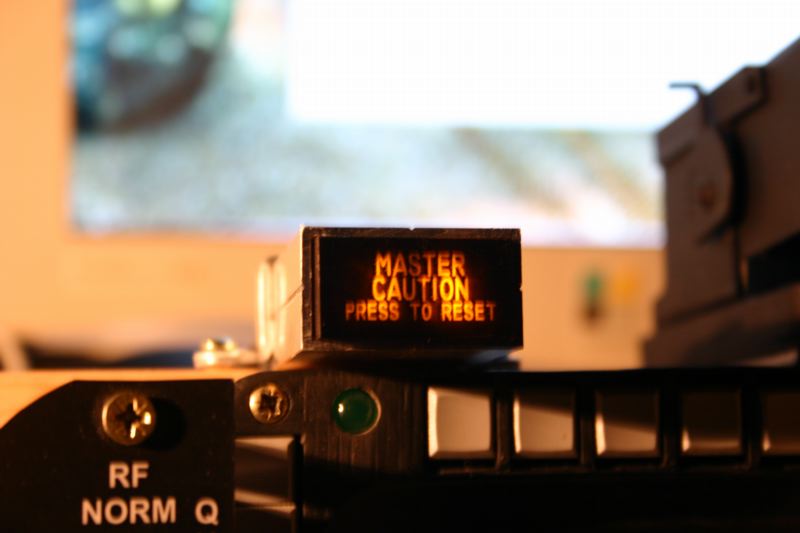

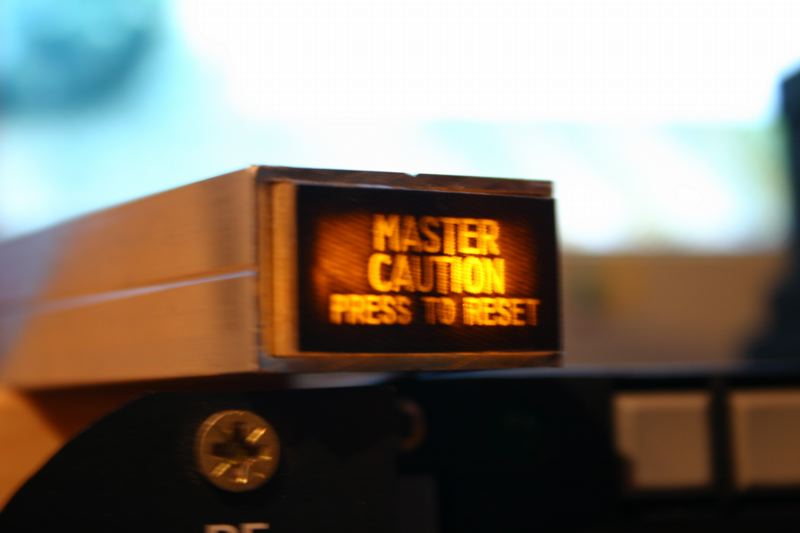

et voilà...

Message par **Famas_TAW** » dim. mai 06, 2007 2:19 am

Miam miam!!

Magnifique

Essayes d'éloigner vers l'arriere tes lumieres des lettres et de rajouer un morceau de verre ou de plexi dépoli collé a ta source de lumiere. Ca t'évitera d'avoir cette nuance de luminosité entre les différents carracteres.

Sinon, pour le hud, n'y a t il pas moyen de récuperer les infos du hud et de les afficher en inversé sur un écran LCD 10'' reflété par ta piece de verre? (Oui, je sais vous avez déja du y penser mais je débarque moi !!)

Message par **GunMan** » dim. mai 06, 2007 2:28 pm

Si, avoir un HUD physique pour son pit est possible. Un dénommé 'Weezer' l'a fait sur Viperpit

Et je crois que Seekles avait testé ça il y a longtemps avec une télé.

Message par **Milos** » dim. mai 06, 2007 3:23 pm

Oui, mais je crois que ce n'était pas intégrable dans un pit, à cause de la forme horizontale (il y avait un truc de ce genre).

Tu penses bien que si c'était possible, les Red Dog, Dimebug et autres Shark Noir l'auraient déjà installé.

Mais la technique progresse et ce que l'on ne peut pas faire aujourd'hui sera possible demain

Message par **GunMan** » dim. mai 06, 2007 4:33 pm

Je n'ai pas trop compris :S Qu'entends tu par "forme horizontale" ??

En tout cas, Weezer a bel et bien réussi à l'intégrer à son pit

Ensuite, rien n'empeche de mettre le systeme ailleurs et de déplacer l'image par miroir (Façon Red Dog avec son DED

).

Message par **Milos** » dim. mai 06, 2007 9:04 pm

Euh, enfin, ce n'était pas horizontale, mais verticale. C'était un truc qui prenait la place de la colonne centrale. Mais comme je le disais, si ça ne s'est pas fait, c'est bien qu'il y a une raison.

Est ce que quelqu'un ici s'en rappelle ?

Message par **GunMan** » dim. mai 06, 2007 9:26 pm

Milos a écrit :Euh, enfin, ce n'était pas horizontale, mais verticale. C'était un truc qui prenait la place de la colonne centrale. Mais comme je le disais, si ça ne s'est pas fait, c'est bien qu'il y a une raison.

Est ce que quelqu'un ici s'en rappelle ?

http://www.viperpit.org/forum/viewtopic ... ud&start=0

J'ai cherché dans son topic, et j'ai rien trouvé qui puisse gener verticalement

Il utilise l'ecran horizontalement et un miroir pour redresser l'image, je ne trouve rien qui puisse gener

Message par **Goupil** » mar. mai 08, 2007 2:52 pm

Bonjour à tous,

merci pour les encouragements.

La suite de l'histoire :

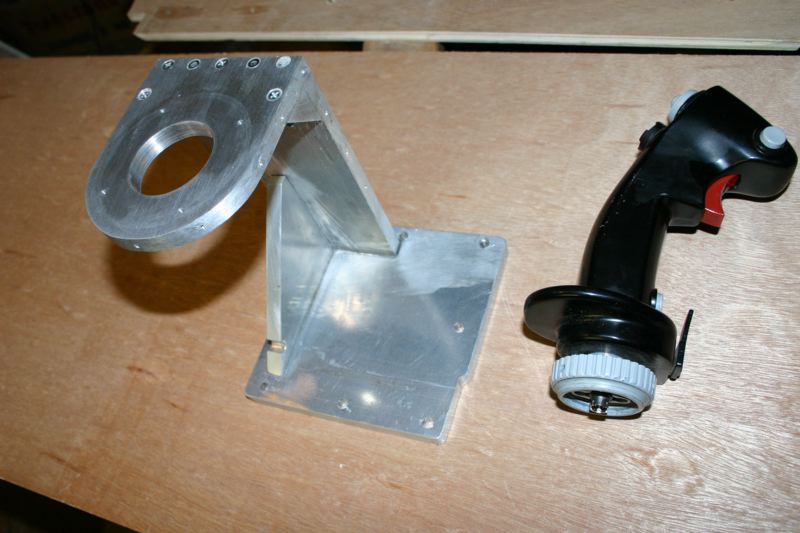

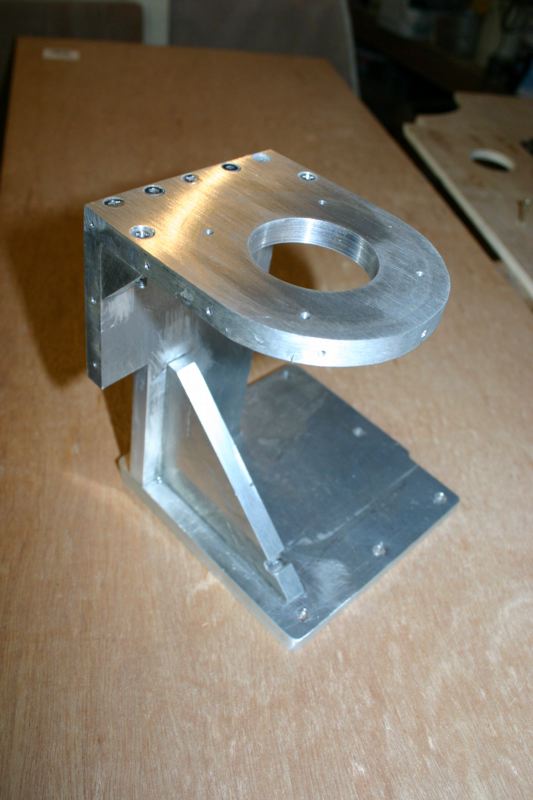

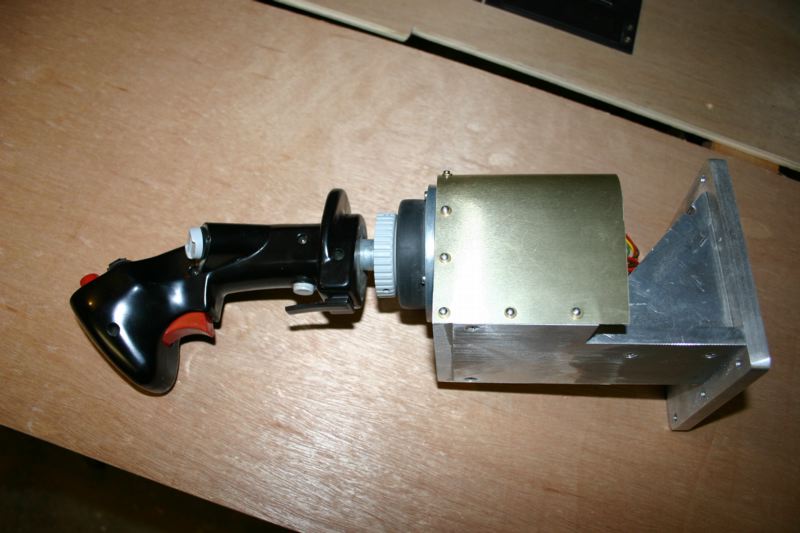

Construction d'un nouveau support pouvant accueillir un mode FCC.
il sera donc plus compact et plus haut et toujours réalisé avec des plaques d'alu (10 mm) de récupération.

Message par **Goupil** » mar. mai 08, 2007 2:54 pm

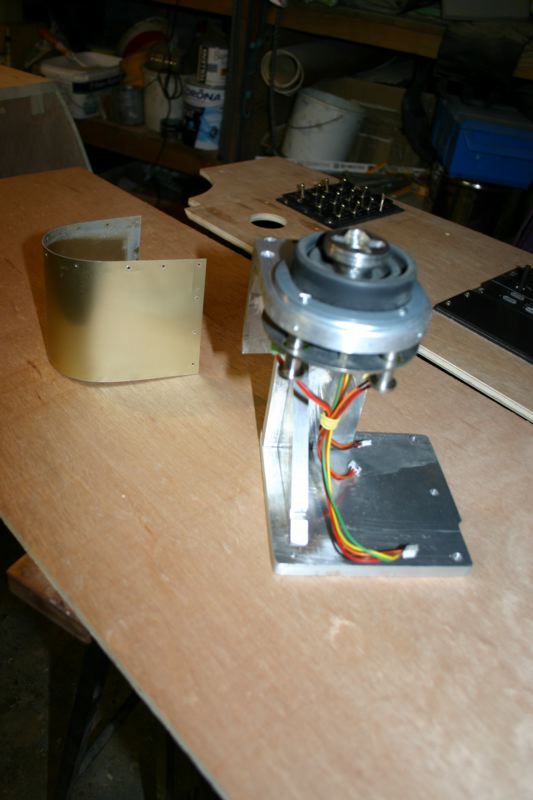

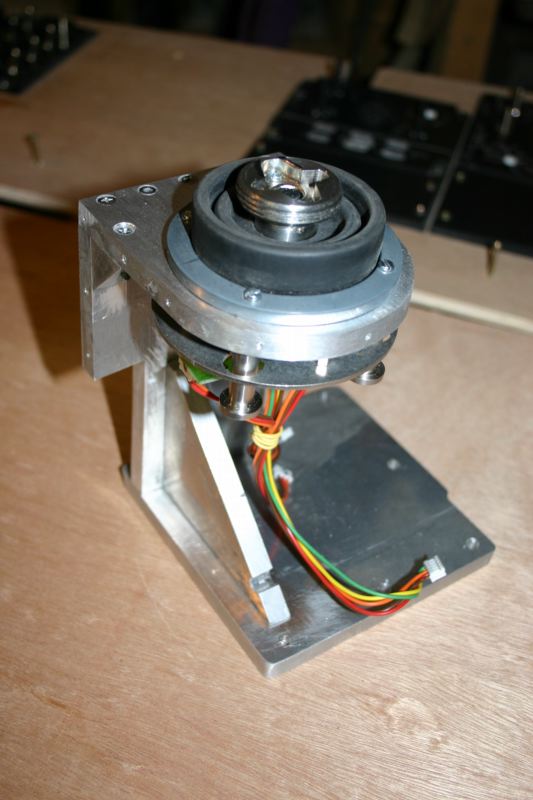

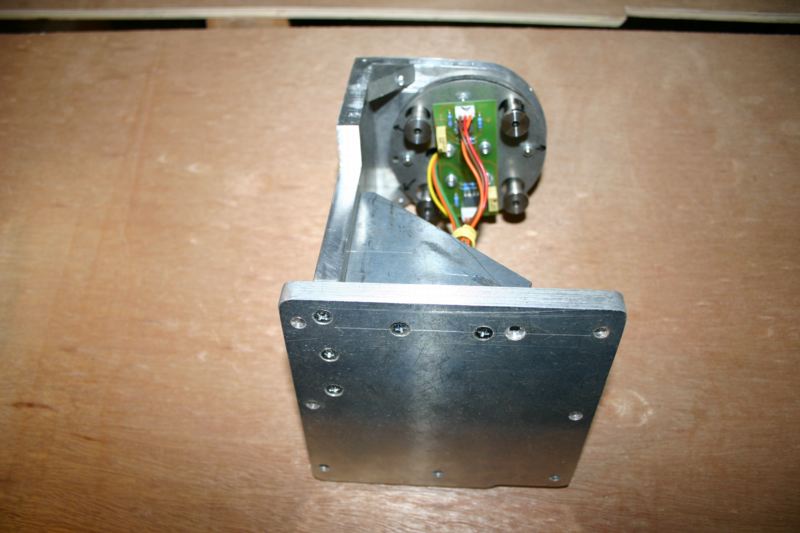

C'est du solide...

Message par **Goupil** » mar. mai 08, 2007 2:57 pm

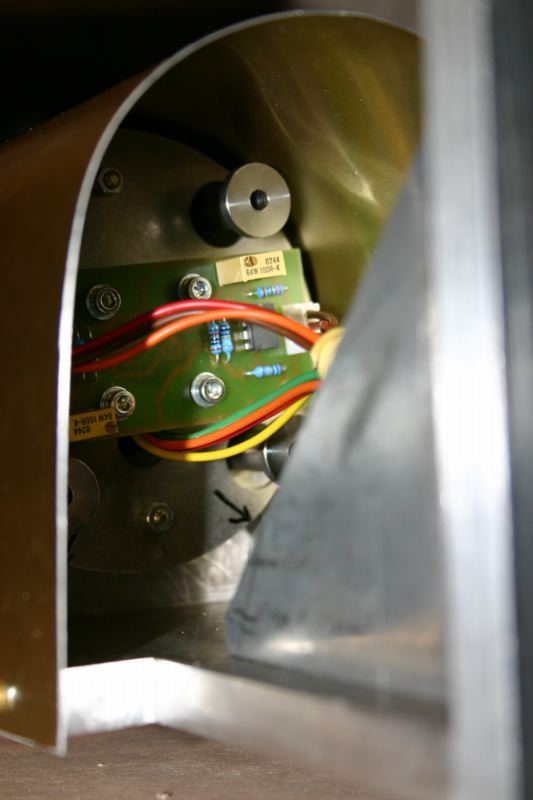

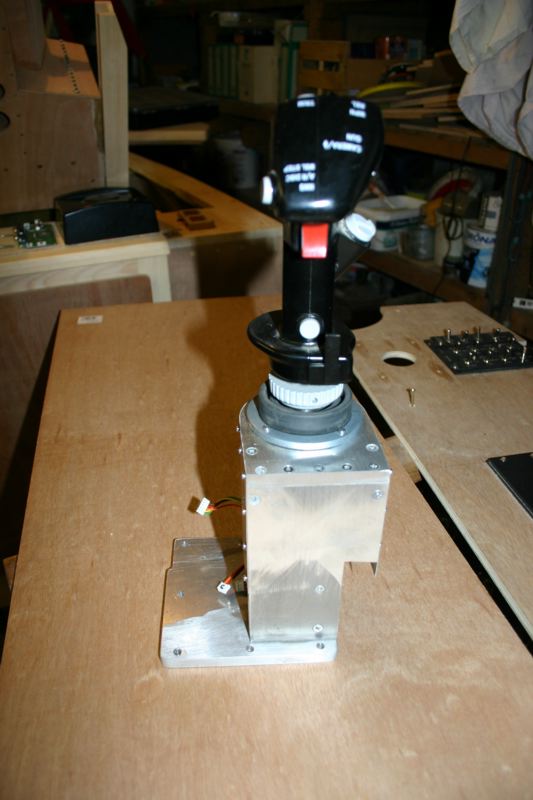

une petite plaque d'alu pour cacher le FCC...

Message par **Goupil** » mar. mai 08, 2007 3:03 pm

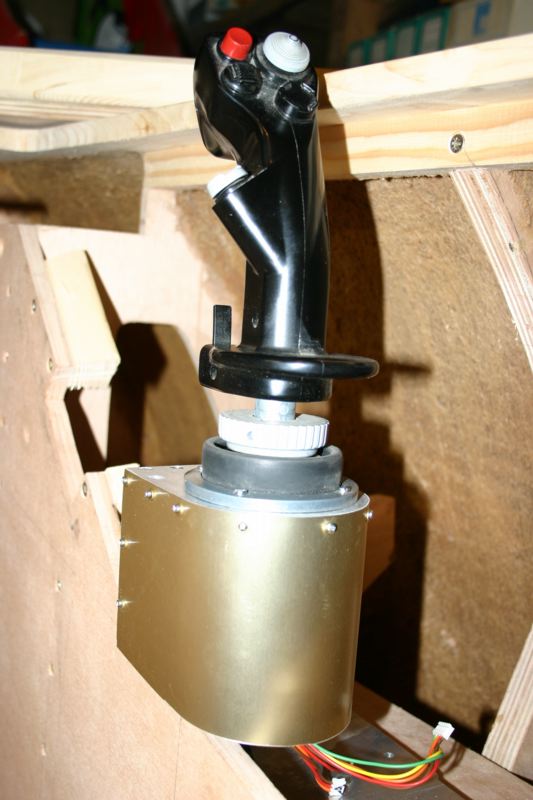

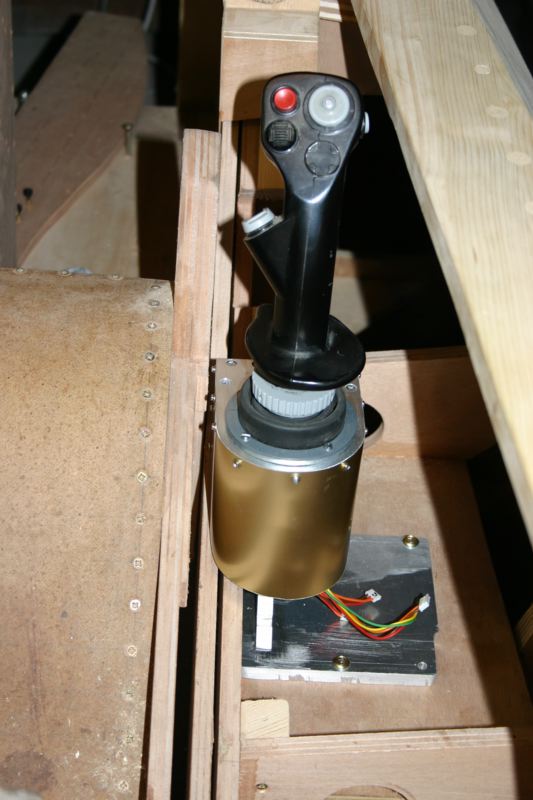

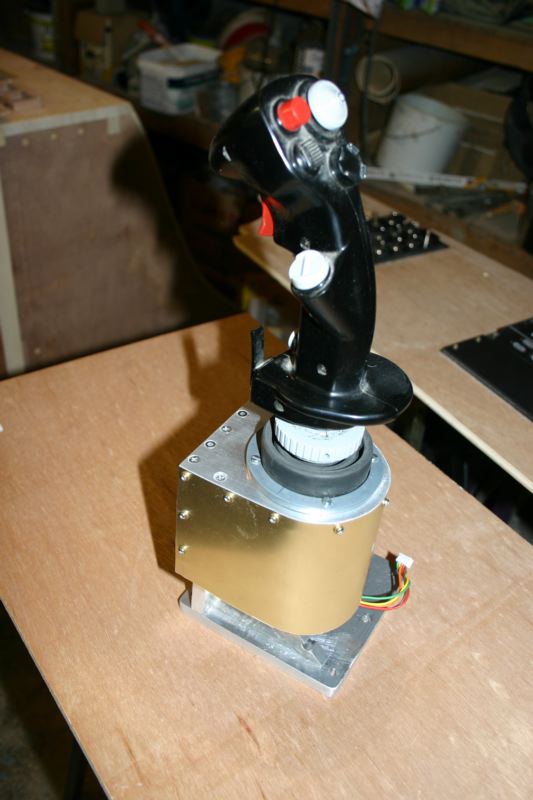

puis la mise en place dans le bidule...

ça prends encore moins de place...
Il reste à refaire le support des panels droits (peut-être en deux éléments pour qu'ils soient démontables facilement).
et bien sûr une petite boite pour ranger la partie électronique et connectique qui étaient dans la base d'origine du Cougar.

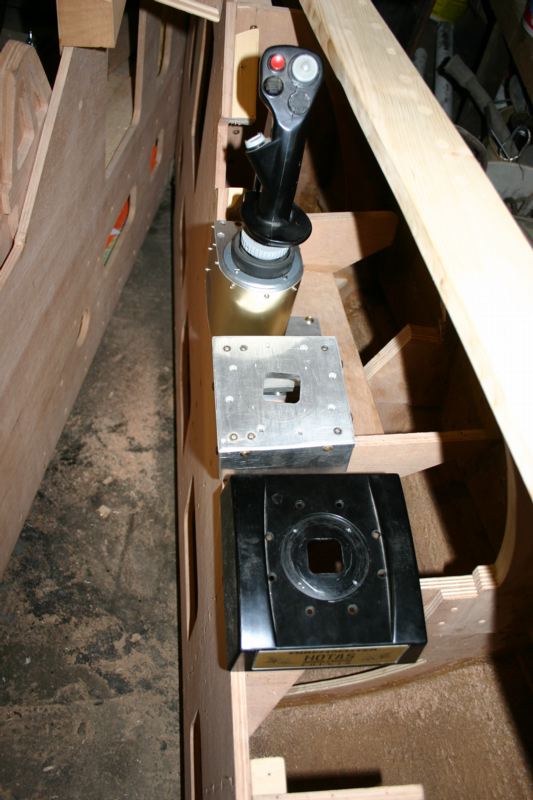

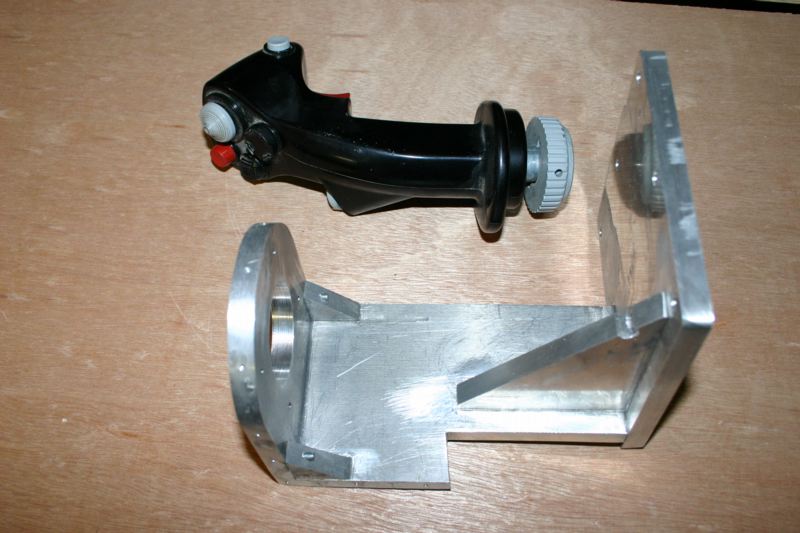

gain de place sur la console droite : base du Cougar d'origine - socle "Goupil" pour joystick articulé - support pour FCC1 (et plus tard encore plus étroit pour FCC2)

les dimensions : ici

La suite de l'histoire... un autre soir...

Bons vols à tous,

Goupil

Message par **Specnaz** » mar. mai 08, 2007 3:21 pm

Magnifique comme d'hab

Message par **Wolfair** » mar. mai 08, 2007 6:33 pm

Ben oui quoi, comme d' hab....SUPERBE, MAGNIFIQUE, EPATANT ......

Message par **pilour6** » mar. mai 08, 2007 8:15 pm

y'en a mare, après on passe pour des boulets en faisant nots pits de pauvre, ceci dit génial comme d'hab !!
