[quote="BOLINO"]Bonne id&#233]

Détrompes toi, si tu arrives à printer les indications sur une imprimantes laser,
ensuite tu les colles comme tes stickers sur ton ACESII, puis tu vernis le tout en
mat (boutons + indications), aucuns soucis d'usure, ils sont protégés...

Au pire, tu peux même mettre un enduit de lissage sur tes boutons
(face ou tu vas coller tes impressions), ils seront bien lisse.
Ensuite peinture, collage et pour finir deux couches de vernis mat et là, nickel!

s'louuuuuuu

R1

[BOLINO]

OK pour la méthode je vais faire un essais et voir le résultat

Merci pour ces astuces

[Milos]

Il y a aussi une autre solution, mais un peu plus velue :
Tu découpes des petits carrés de nylon de la taille voulue. Tu imprimes à l'envers, la façade des boutons sur un transparent. Avec un petit pinceau, tu peins soigneusement en détourant bien les inscriptions. Tu laisses bien sécher. Tu passes un petit coup de verni pour protéger.

A ce stade, tu as un transparent imprimé par dessous et bien opaque, sauf les inscriptions qui sont transparentes.

Tu colles ces façades sur tes petits bouts de nylon. Tu peins la tranche, puis tu les colles sur tes poussoirs.

Complexe, certes. Intérêt ? C'est rétroéclairable

Inconvénient : Euh, il y a combien de boutons sur une ICP ?

[BOLINO]

Comme je vais bientot me lancer dans la construction de mon ICP,et qu'il me manque des cotes, est ce que celles que j'ai, sont déjà correctes ?

[BOLINO]

Avec la pièce jointe c'est mieux !!

[ReactorOne]

Là je suis au boulot, j'ai ça chez moi dans mon fourbi. Je regarde ce soir et je te tiens
au courant si personne ne t'as répondu avant.

s'louuuuuu

R1

[ReactorOne]

Ok, me revoilà....

Voilà les dimensions que je possède, tiré de mon ICP fabriqué par Kabar.
Si tu as des questions n'hésites pas hein?

Je pense que le modèle que tu possèdes en images est bon, couplé à
ce que je t'ai donné tu devrais t'en sortir...

s'louuuuuuuu

R1

[BOLINO]

Merci R1 exactement ce qui me fallait

[BOLINO]

Je viens de recevoir du matériel pour mon ICP.
Pour infos j'ai trouvé les memes boutons poussoirs que Goupil a utilisé pour ses MDF et ICP. C'est trés ressemblant aux réels.
J'ai trouvé chez : GO TRONIC SARL (site internet)
- Pour les boutons poussoirs : Ref S500 : poussoir pour clavier RH
Prix 0.40 € pièce

- Pour les capuchons gris : Ref S509DG : capuchon pour S500
Prix 0.15€ pièce

[BOLINO]

C'est parti, début de construction de l'ICP. Aujourd'hui mise en place de tous les boutons poussoirs sur plaque de montage pré-percée.

[BOLINO]

Voilà j'ai un petit problème pour trouver du PVC blanc en plaque de 2.5mm pour les panels, j'ai fait tous les magasins de bricolage du coin et nada !!
La seule chose que je trouve ce sont des plaques de styroglass blanc en 2.5mm, mais apparement aussi cassant que le plexiglass ... donc problème pour les découpes propres et précises.
Ma question est donc ou trouve ton ces plaques de PVC ? Confirmation que se n'est pas du styroglass ?

Merci d'avance

[ReactorOne]

Le plus simple c'est que tu ailles dans une boite de pub (enseignes etc...),
et que tu demandes s'ils en possèdent ou s'ils connaissent ou tu peux t'en procurer. Le nom c'est FOREX.

Généralement, ils en utilisent mais attention ça n'existe pas en 2,5mm.
C'est 2 - 3 - 4 - 5 ou 6 mm etc...

Tiens jettes un oeil ici: http://www.impression-numerique-var.com/

Sinon fait une recherche sur Google: "enseignes publicitaires + toulon"

s'louuuuuuu

R1

[BOLINO]

J'ai trouvé effectivement chez un graveur .....de Toulon, il est prés à m'en vendre mais à 45€ le m2 en 3 mm !!! C'est le prix ou il me prend pour un 6.35 ?

[ReactorOne]

Hum... il se fout de toi là!!!

s'louuuuuuuuuu

R1

[Barcode]

Très joli Travail Bolino

[BOLINO]

Merci Barcode. Aujourd'hui début de montage de la carte mère supportant la XKEYS et les 128 diodes.
Le panel ICP est mis en stand by faute de matière, le forex est vraiment dure à trouver dans le coin ! ! ou alors hors de prix !!

[Barcode]

de rien Bolino

[BOLINO]

Aprés une grosse galére, j'ai enfin trouvé le PVC blanc en 3mm appellé Forex par certain ou VEKAPLAN.... Trouvé ici dans la région Toulonaise chez Descours&Cabaud.
Je vais donc pouvoir me lancer dans la confection du panel de l'ICP et des autres par la suite.

[ReactorOne]

Yep! nickel ! et niveau prix, c'est mieux que 45€ le mètre carré j'espère?

Bon ba... on attends de tes nouvelles maintenant Bolino, allez! au boulot !

s'louuuuuuuu

R1

[BOLINO]

Au prix normal c'est dire environ 15€ le m2, par contre obligé de prendre une plaque entière (3m sur 1.56 m) découpe gratuite. J'ai donc de quoi faire ....

[BOLINO]

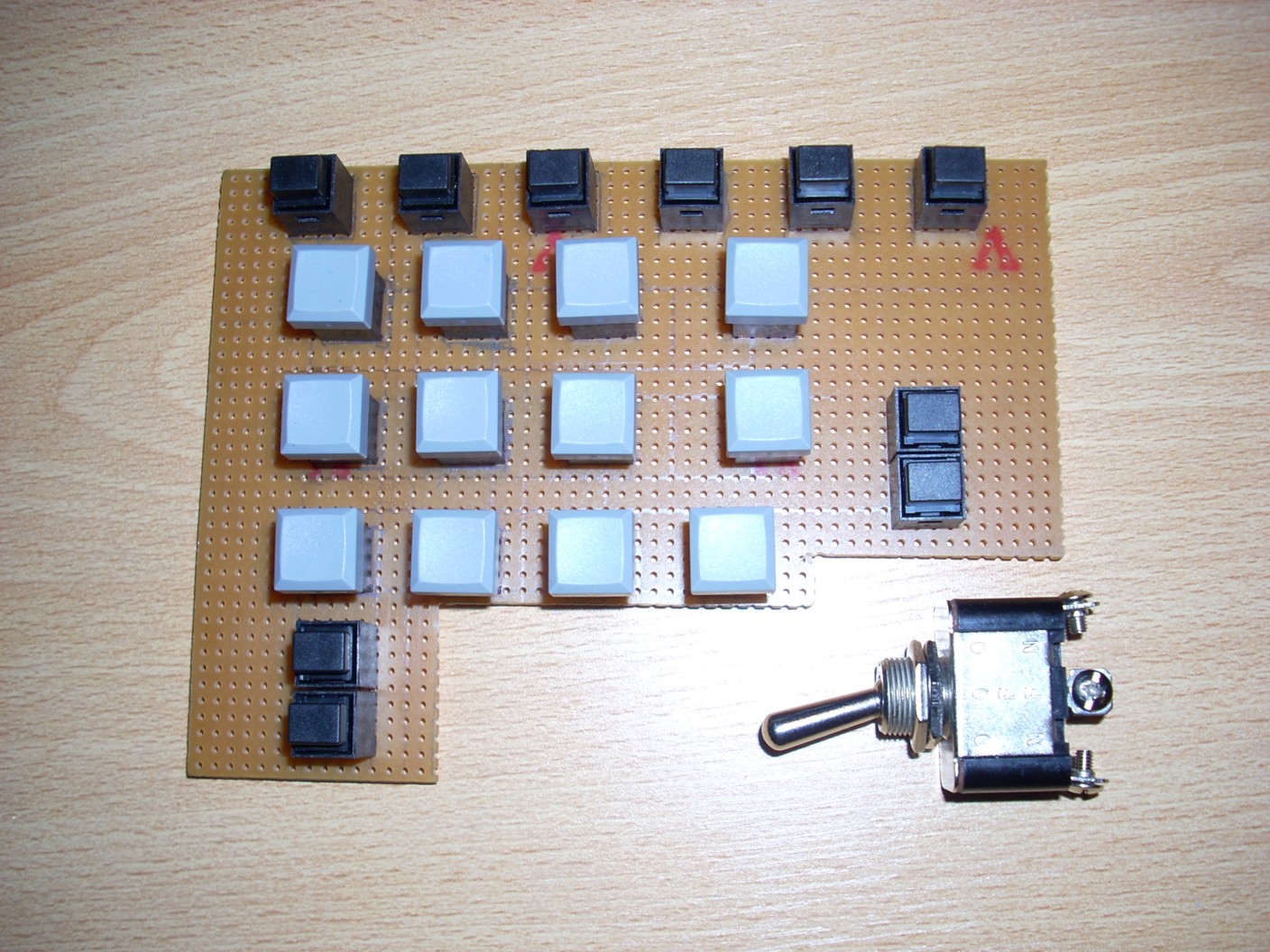

L'ICP avance tout doucement, implantation de la plupart de ses boutons poussoirs, terminée.

[BOLINO]

Je profite de ces quelques jours de vavances pour reprendre mes travaux. La fin de l'année a été trés hard au boulot et le soir je n'avais plus trop la tete pour la construction du simulateur.....

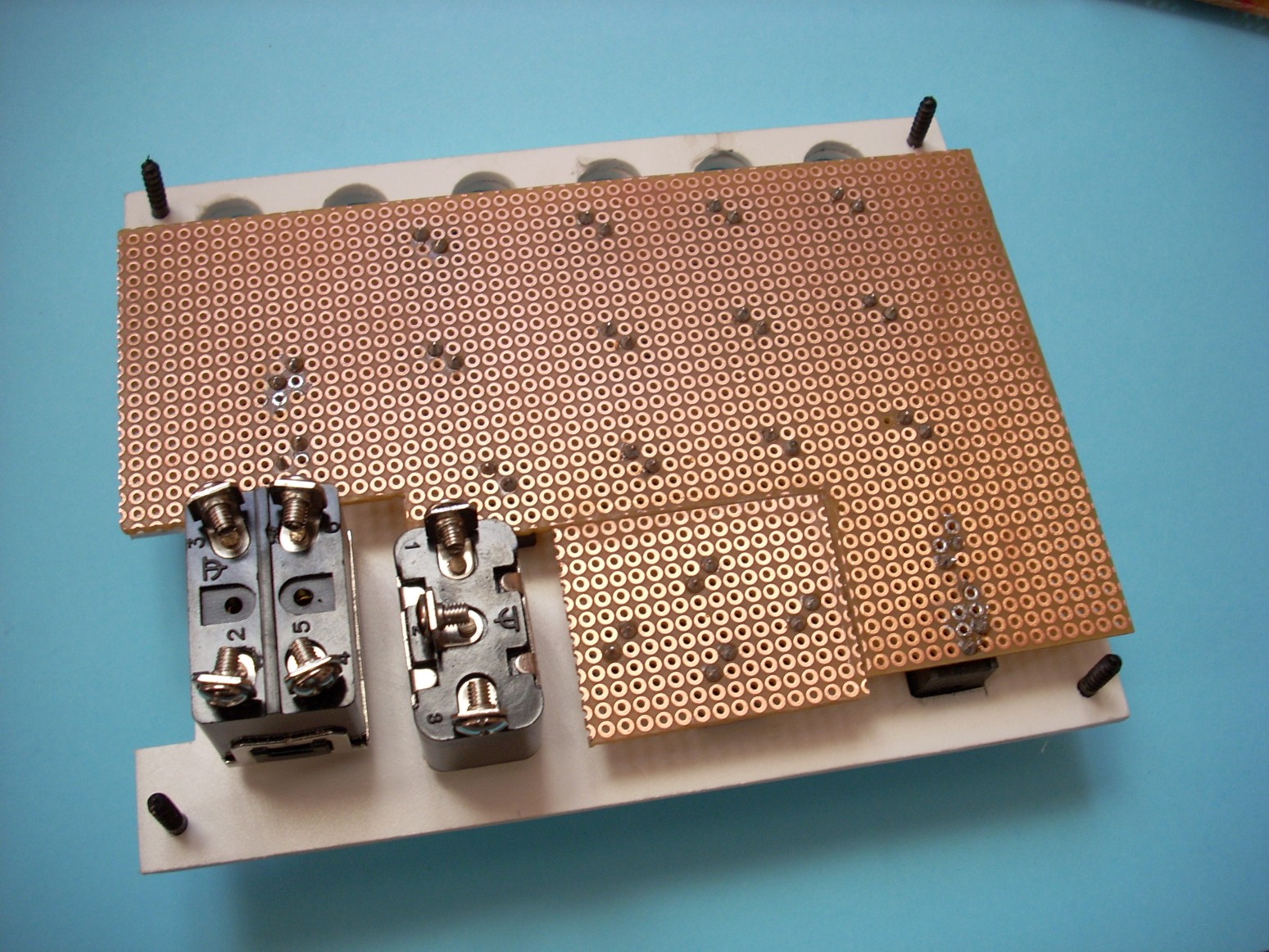

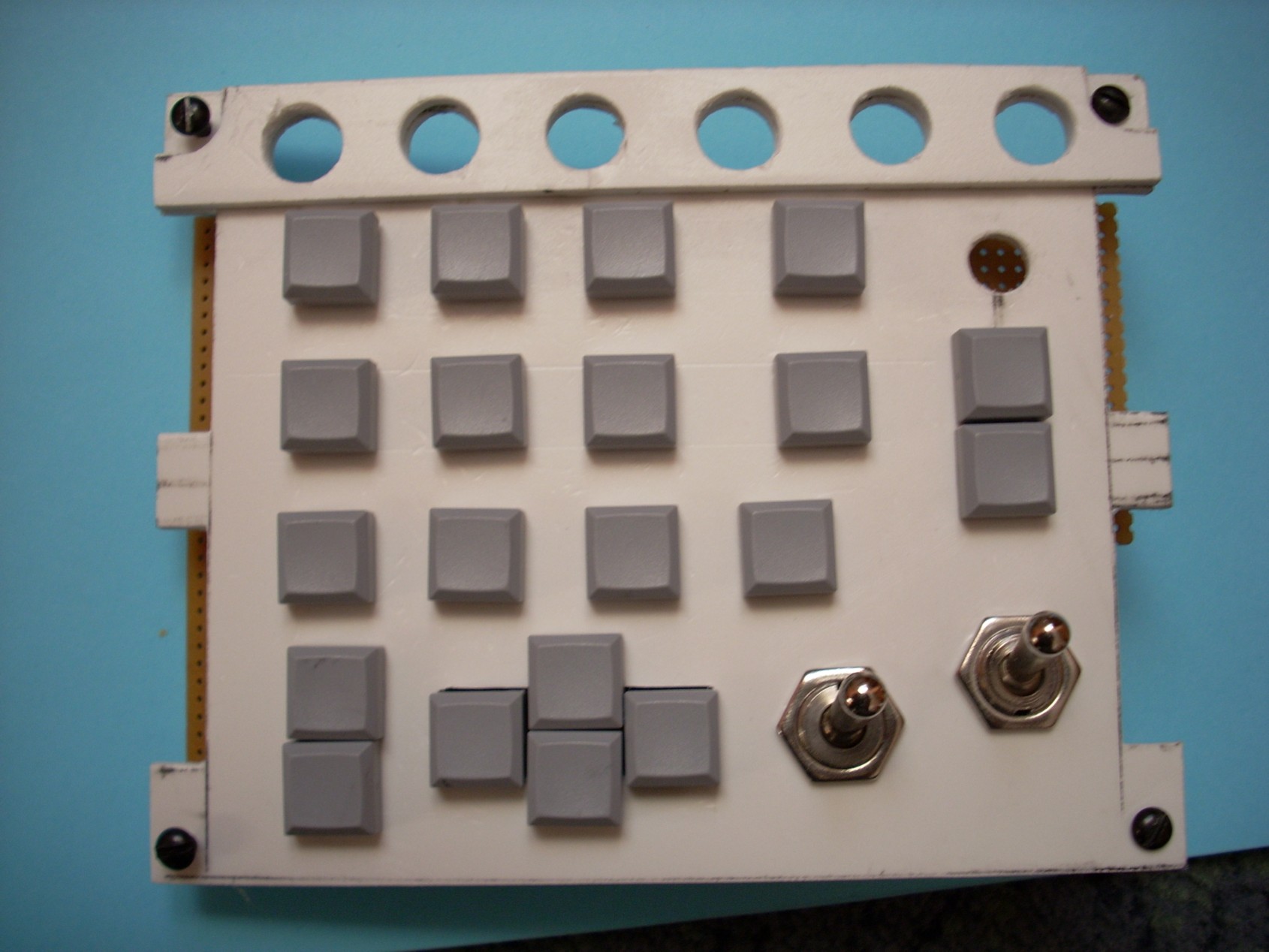

Bref suite de l'ICP, implantation des poussoirs et interrupteurs et confection du panel en forex de 3mm.
Celà commence à prendre forme. Aprés une bonne finition du panel et mise en place des inscriptions je pense que ce sera pas mal.
Pour l'interupteur 4 positions j'ai opté finalement pour le solution de 4 touches.

[BOLINO]

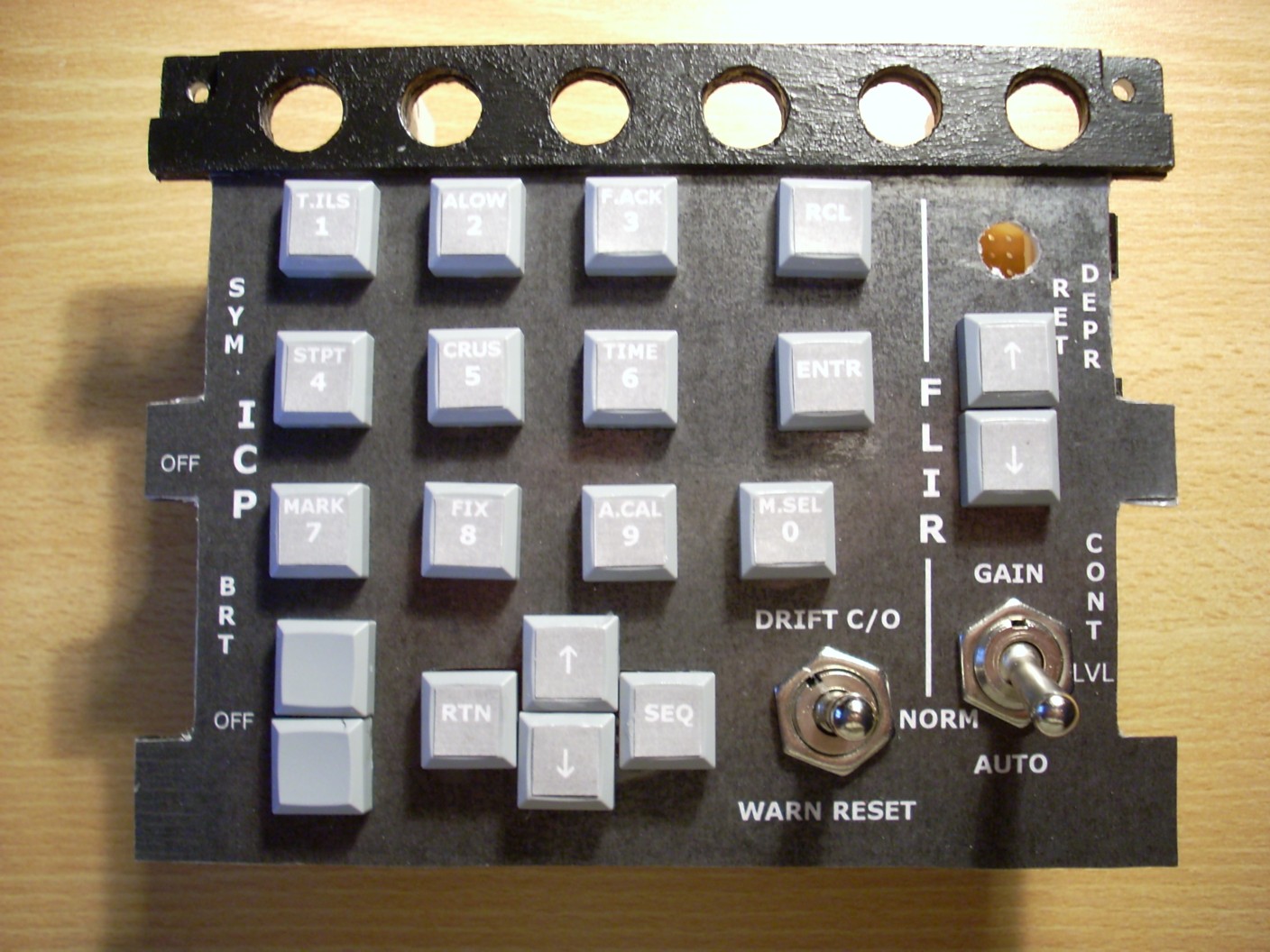

ICP suite: Finition du panel et mise en place des inscriptions des touches.
Pour l'instant les inscriptions sont juste collées, restera donc à passer une légère couche de vernis pour consolider leur fixation.
D'ailleurs quel vernis exactement ? incolore et mat mais quel type ? vernis à bois ? en bombe en pot ?
Que me conseiller vous ?

Merci d'avance

L'ICP commence à ressembler non ?

[babar90]

Il est même trés bien je dirai

[pilour6]

bô boulot kamarade
