La dernière fois que j'ai volé, j'ai failli me faire toper. J'ai préféré arrêter

[Milos]

40€ HT le corps et 8€ HT le levier de frein.

Ah ouais, quand même….

Ca fait 48 euros la poignée complète. Pour un pit réaliste, quand il n'y a rien de correct sur le marché (voire même rien du tout dans le cas présent), ça peut s'envisager. La même chose pour une poignée de F-16 n'aurait aucun intérêt.

[matbog]

Bonjour a tous.
Une petite avancé sur ma poignée de Spit: le PCB.
C'est vraiment génial ce fonctionnement en symbiose de Eagle et Fusion 360!






Comme ce PCB ne va gérer que 3 boutons (Mitrailleuses, Canons et Sécurité), on peut faire un PCB avec seulement un registre a décalage au lieu des 3 montées normalement. Ca marche très bien et on a accès aux boutons 1, 2, 3, 4, 5, 6, 19 et 20.

[dimebug]

de quoi s'occuper sainement

[matbog]

[Milos]

C'est au niveau de tout le reste

[matbog]

Merci Milos

[Kima]

Que tu as fabriqué, que tu as fabriqué, mouais….
Tu es allé les piquer sur un avion, avoue !

Nan je pense que Matbog est plutôt du genre à aller dans les musées pour installer les pièces manquantes dans les vrais pits

[matbog]

J'ai enfin réussir a sortir les plans et un tutoriel pour faire votre propre poignée de manche 2000C : https://www.checksix-forums.com/viewtop ... 2#p1977795

[Milos]

Mat, autour de la poignée, il n'y avait pas de la corde ou une lanière de cuir ?

[matbog]

Alors ce n'est ni de la corde ni du cuir, mais effectivement, il y a bien une matière avec une texture très particulière que Dunlop mettait sur toutes les poignées. Je voulais modeliser cette texture particulière sous Blender mais je n'ai aucun talent pour la sculpture .... Je vais donc laisser ma poignée lisse, le revetement étant simulé par la surépaisseur et les bourlets que j'ai modeliser dans la masse.

[MIKE-SIMULATION]

Salut a tous

Cela doit être un caoutchouc anti dérapant

[matbog]

Je ne suis pas sur que ce soit du caoutchouc, j'ai l'impression que c'est dur, comme une sorte de résine.

[Milos]

Quelqu'un aurait une photo ?

[matbog]

https://www.checksix-forums.com/viewtop ... 5#p1923806

[Milos]

Ah oui, difficile à dire de quoi il s'agit

Merci pour la photo.

[matbog]

Et voici ce que ça donne avec les finitions.
Il aurait fallu passer quelques couches de vernis en plus pour avoir un aspect bien lisse sans la texture de l'impression 3D mais je n'en avais plus
Il ne me reste plus qu' a intégrer le capteur a effet hall de la poignée de frein et le raccorder a une carte LeoBodnar a l'aide d'un cable noir qui imitera la gaine du cable de frein du vrai.

[Milos]

Magnifique

Bon, le prochain : le yoke du P-38

[Cat]

Superbe pièce !

[uNco]

Wahou, c'est sublime

Le rendu est vraiment impressionnant, même avec la texture d'impression 3D encore visible. On sent tout le travail et la précision qui ont été mis dans ce projet. Le niveau de détail est bluffant !

Et l'idée du câble noir pour imiter la gaine de frein, c'est ce genre de petites touches qui font toute la différence entre un bricolage et une vraie reproduction fidèle. Avec le capteur à effet Hall et la carte LeoBodnar, ça va être du très haut niveau au final.

Franchement, même sans les couches de vernis supplémentaires, le résultat est déjà très convaincant. Tu as vraiment du talent ! Hâte de voir le résultat final une fois tout intégré. Tu prévois de faire d'autres pièces dans le même style pour compléter ton cockpit ?

C'est exactement ce genre de réalisations qui me donnent envie de me lancer dans l'impression 3D pour mes propres projets !

Sim Racing

[matbog]

Bonjour uNco.
Merci pour ton commentaire.

Tu prévois de faire d'autres pièces dans le même style pour compléter ton cockpit ?

Ca depend du style dont tu parles
Si tu parles de poignée de manche, j'ai déja fait celle du Mirage 2000C (https://checksix-forums.com/viewtopic.p ... 6&t=221072) et je compte faire celle du Mirage F1 avec les variantes Jaguar/Alpha Jet/Mirage III, ... et peut être d'autre encore.
Si tu parles du Spitfire, j'avais déjà fait quelques mods pour habiller mon materiel Honeycomb: https://checksix-forums.com/viewtopic.p ... 4#p1887986. Je ne penses pas faire plus, mais sait on jamais...
Si tu parles de réalisation en général, il y a d'abords la planche de bord et les consoles latérales de Mirage 2000C qui font l'objet de la plus grosse partie de ce topic et il y'aura surement d'autres réalisations par la suite.
Et puis je me remets un peu a la simu auto et j'aimerais bien faire des volants aussi.

[Cat]

Tu as tellement de choses à faire, Mat.
Perds pas la boule …

[matbog]

............

[matbog]

Pffff dur dur de trouver le temps de bricoler ces derniers temps

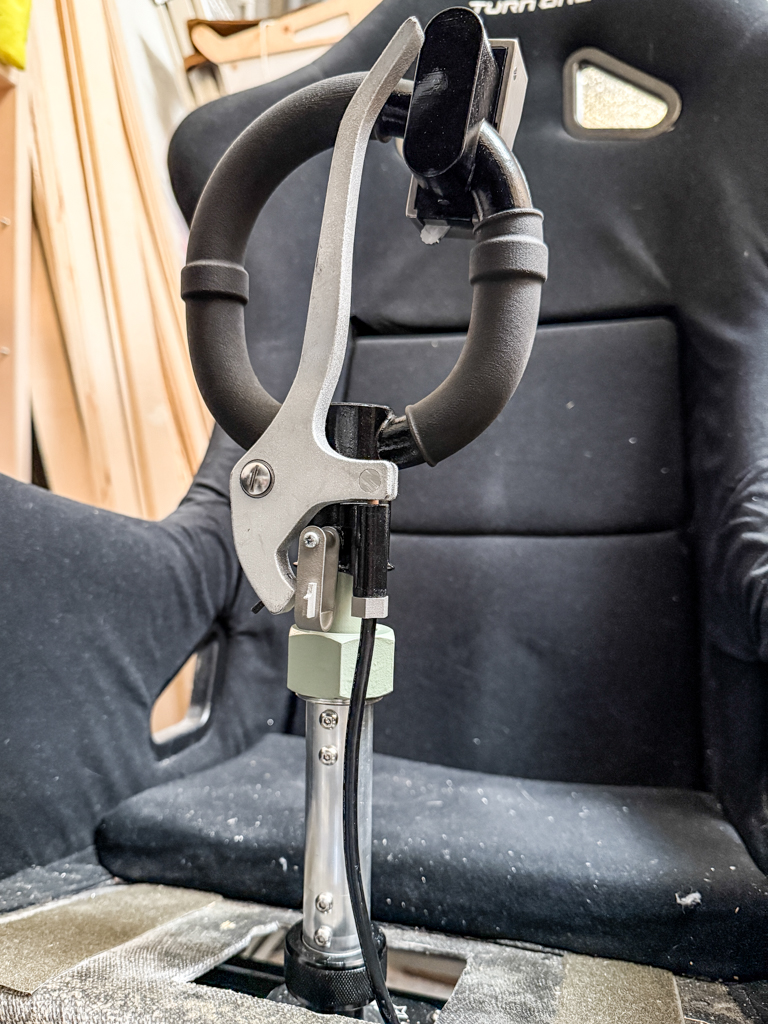

J'ai enfin pu terminer ma poignée de Spitfire en ajoutant le capteur a effet hall pour la poignée de frein.

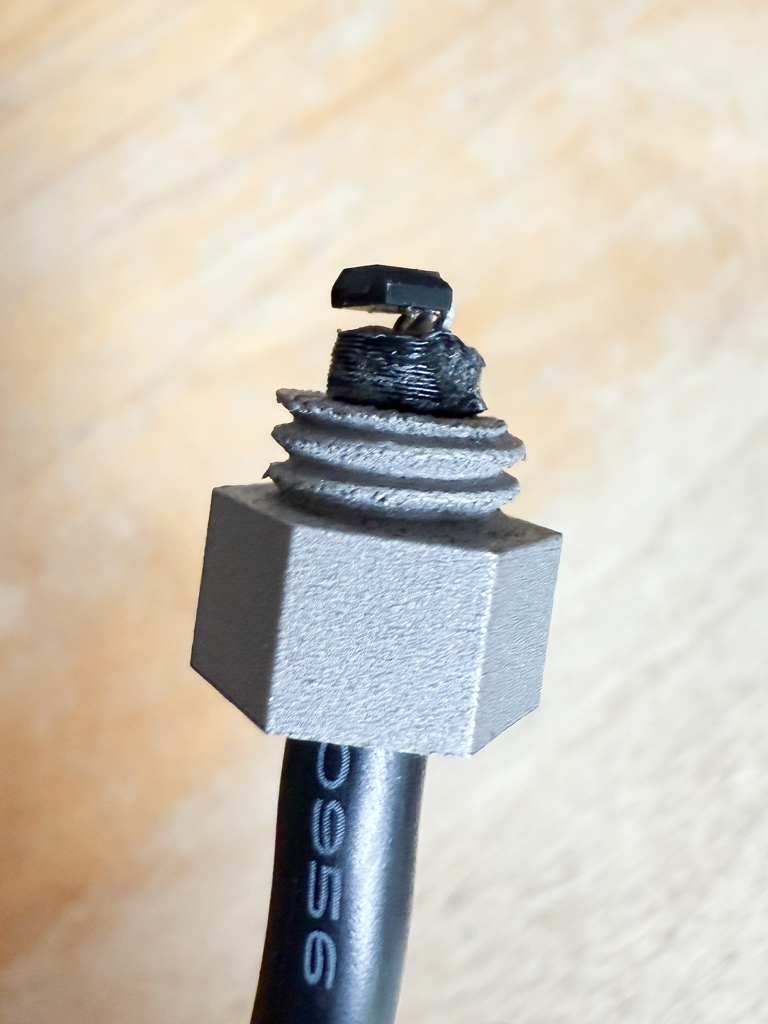

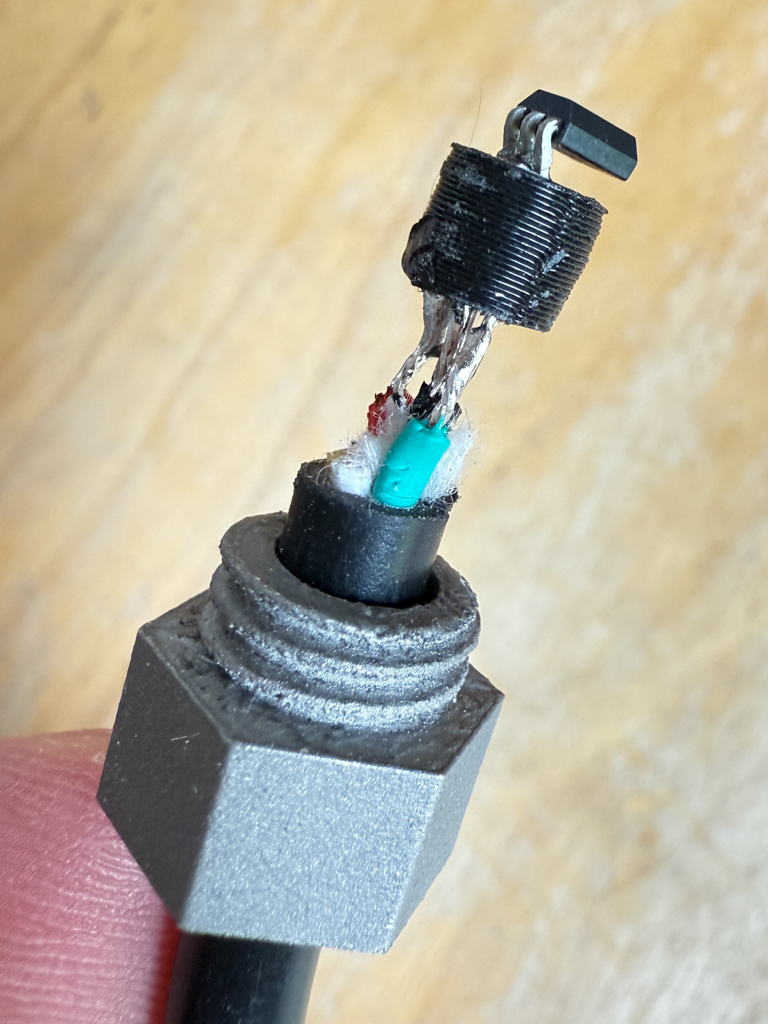

J'ai fait une petit pièce en impression 3D dans laquelle vient se glisser le capteur a effet hall et qui se glisse a son tour dans la pièce que j'avais faite imprimer en acier.

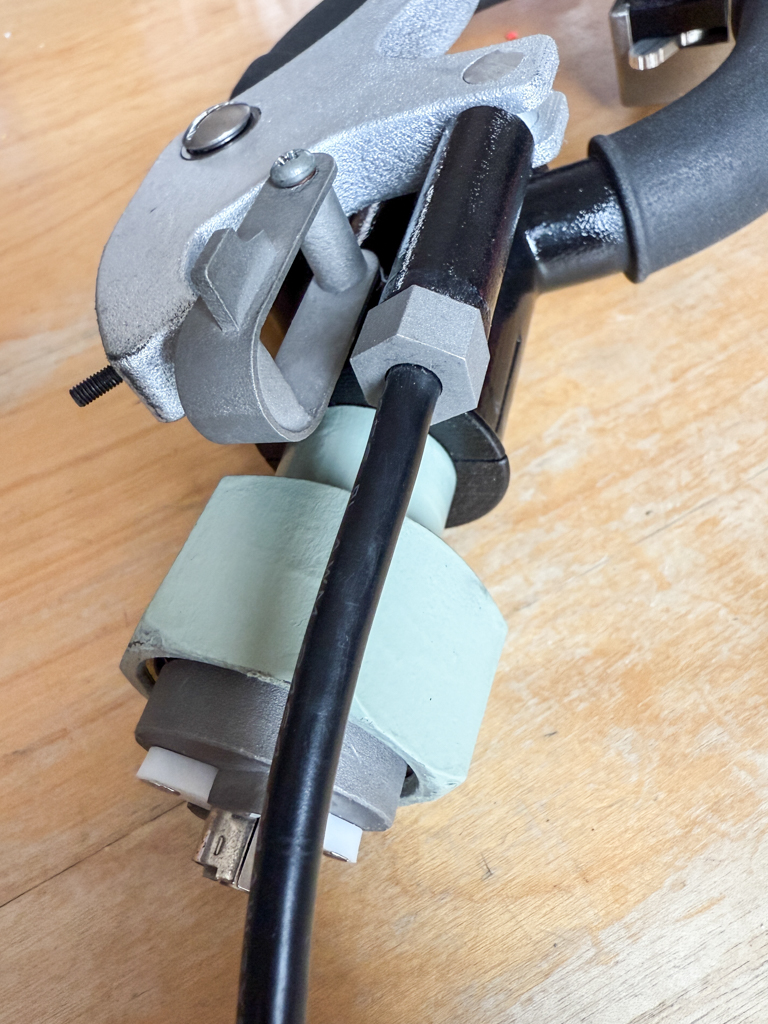

J'ai enduit les pattes de colle chaude et j'ai pousser tout ca dans la pièce en acier.



La pièce en acier est ensuite visser dans la poignée.




Le cable est connectée a une carte Leobodnar et le tour est joué.
