On continue avec les bielles qui limitent la course des pitots lors de leur levée. On commence par couper des bouts de tube carré :
Après quelques coups de scie :
Reste à souder l'ensemble au MIG. Après encore quelques découpes et un LOOOONG moment à la lime :
Et enfin on termine en pliant les pièces à la forme finale :
Pas mal, non ? :biggrin:
Image Image Image Image "If everyone around you seems like an asshole, you're an asshole"
Avatar de l’utilisateur

Topic author
Seekles
Pilote Confirmé
Pilote Confirmé
Messages : 2140
Inscription : 29 novembre 2003

Re: Les bricolages de tonton Seeky

#377

Message par Seekles »

Il paraît qu'aucun plan de bataille n'a jamais survécu au premier contact avec l'ennemi. Dans mon cas, ça s'est vérifié quand le livreur Colissimo a débarqué avec ça :
Même si je prévoyais à la base de faire mon propre parachute container, j'ai craqué en voyant ce container réel à la vente. Je voulais notamment vérifier si j'étais capable de le faire rentrer sur ma repro de siège.
Je terminerai sans doute ma repro de container, au moins pour le fun si ce n'est pour pouvoir le monter, mais ça attendra, du coup.

Et puis, bon, c'est pas comme si je manquais de boulot avec celui-là :biggrin:

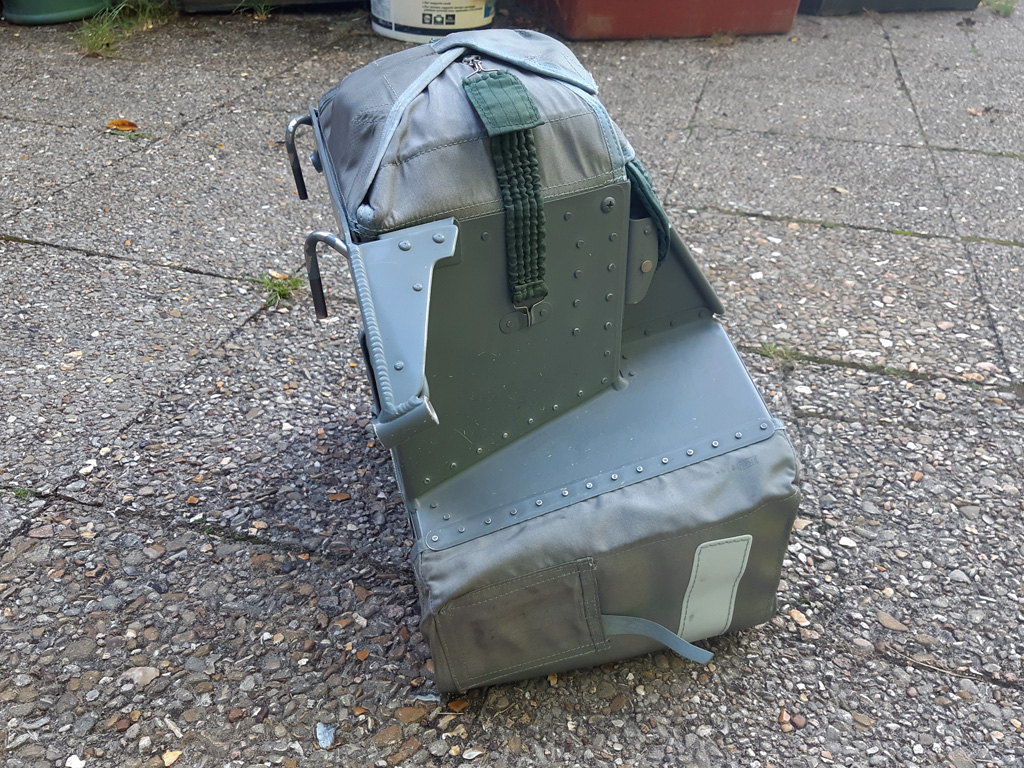

On commence par le remettre en ordre de vol. Voilà à quoi ressemble un parachute container tiré :
Le petit parachute blanc s'appelle le « pilot chute », son rôle est de venir aider à l'extraction du container de derrière l'appuie-tête lors de sa séparation. Cela permet aussi d'accélérer le déploiement du parachute principal.
Sous la « pyramide » de tissu noir, il y a un gros ressort. En temps normal, le ressort est maintenu en compression, la « pyramide » est affalée, le parachute est plié au-dessus, et les volets de protection sont repliés au-dessus. Pendant l'éjection, le ressort ainsi que les volets sont libérés, ce qui propulse le parachute vers le haut dans le flux d'air.
La tension dans le ressort est vraiment élevée, je ne vous recommande pas de vous le prendre dans la tronche.

Pour pouvoir remettre le ressort en compression, il est nécessaire de disposer d'une pièce bien particulière :
Mortar flange.png
Mortar flange.png (626.05 Kio) Consulté 1145 fois
Mortar flange2.png
Mortar flange2.png (693.38 Kio) Consulté 1145 fois
Cette pièce vient se boulonner par le bas du parachute container.
Image Image Image Image "If everyone around you seems like an asshole, you're an asshole"
Avatar de l’utilisateur

Topic author
Seekles
Pilote Confirmé
Pilote Confirmé
Messages : 2140
Inscription : 29 novembre 2003

Re: Les bricolages de tonton Seeky

#378

Message par Seekles »

Malheureusement, je n'ai pas cette pièce, je ne dispose que du tube intérieur.
En attendant de la trouver sur le marché, on va la faire :biggrin:

Voilà ce qu'on va fabriquer en coupe :
Mortar flange3.png
Mortar flange3.png (51.57 Kio) Consulté 1141 fois
Je n'ai malheureusement pas de tour, dommage, ç'aurait été l'outil idéal pour faire ça.
Dans le principe, le ressort va appliquer un effort en traction sur une vis percée (pièce la plus au centre). L'effort est transmis à la bride du bas via l'empilement des 4 « entretoises ». Le tout est recouvert d'une cloche en plastique pour le look.

On découpe la bride inférieure ainsi que les 4 entretoises en contreplaqué 3 mm à la graveuse laser :
J'ai choisi le contreplaqué car j'ai besoin d'un matériau relativement résistant à l'effort en traction (tout l'effort du ressort passe à travers cet empilage). Le PLA aurait clairement été trop faible pour ça. Les différentes couches sont collées à la colle PVA classique.

Avec la cloche en PLA glissée dessus :
J'en ai profité pour tout tartiner d'époxy avant de la mettre en place, ça sera toujours ça de mieux pour la tenue de l'ensemble.

Ne reste plus qu'à percer et limer une vis :
L'ensemble tout peint :
On vérifie que tout tient avec une goupille glissée dans le trou (conformément au manuel :biggrin: ) :
RAS !
Image Image Image Image "If everyone around you seems like an asshole, you're an asshole"
Avatar de l’utilisateur

Topic author
Seekles
Pilote Confirmé
Pilote Confirmé
Messages : 2140
Inscription : 29 novembre 2003

Re: Les bricolages de tonton Seeky

#379

Message par Seekles »

Maintenant que le ressort est maintenu en compression (merci madame pour le coup de main, on n'était pas trop de 2, un pour comprimer le ressort, l'autre pour glisser la goupille), on peut remettre le parachute sur le dessus :
Le manuel spécifie d'utiliser une « closure cord » pour refermer l'ensemble, c'est exactement ce que j'ai fait :
Pilot chute.PNG
Pilot chute.PNG (784.57 Kio) Consulté 1141 fois
Pilot chute2.PNG
Pilot chute2.PNG (729.38 Kio) Consulté 1141 fois
Bon, dans les faits, c'est un poil plus chaotique :
Mais au final on s'en sort avec un parachute container tout neuf !
Image Image Image Image "If everyone around you seems like an asshole, you're an asshole"
Avatar de l’utilisateur

Topic author
Seekles
Pilote Confirmé
Pilote Confirmé
Messages : 2140
Inscription : 29 novembre 2003

Re: Les bricolages de tonton Seeky

#380

Message par Seekles »

Ne reste plus qu'à insérer le container sur le siège.

Et là, c'est le drame.
Ma rétro-ingénierie n'est pas parfaite, et l'écart entre les pitots qui descendent du container ne correspond pas à celui entre les trous qui les accueillent côté siège. Notez la peinture bien éraflée, j'ai essayé de faire rentrer ça par tous les moyens :biggrin:

Bon allez, on sanglote un coup dans un coin et on trouve un moyen de corriger ça.
On commence par virer tout ce qui peut l'être et on agrandit les trous pour que ça rentre :
Cette fois-ci ça passe :
Hors de question de conserver ce jour abominable autour du tube, alors on va combler ça. Je commence par coller une rondelle par le dessous. Elle me servira de support pour mastiquer tout ça :
Image Image Image Image "If everyone around you seems like an asshole, you're an asshole"
Avatar de l’utilisateur

Topic author
Seekles
Pilote Confirmé
Pilote Confirmé
Messages : 2140
Inscription : 29 novembre 2003

Re: Les bricolages de tonton Seeky

#381

Message par Seekles »

Je refais également le support des tubes à l'intérieur de l'appuie-tête :
Un peu de Sintofer et de ponçage plus tard et on n'y voit que du feu !
Le rendu est franchement meilleur qu'avant :biggrin:
Et magie, le container s'ajuste maintenant parfaitement bien :
Très, très content de m'en sortir à si peu de frais, je m'imaginais déjà être obligé de refaire la partie supérieure de l'appuie-tête...
