Re: Cockpit de Full' - F16

#76

Message par Morpheus »

Le système de micro contact
Avatar de l’utilisateur

Topic author
Fullnegi
Rédacteur
Rédacteur
Messages : 1830
Inscription : 17 juin 2009

Re: Cockpit de Full' - F16

#77

Message par Fullnegi »

J'ai commandé le même genre d'interrupteur micro-contact :)
Je parlais plutôt au niveau de la mécanique. Ici, quand tu bouges le levier, il y a quelques choses qui doit bouger ou se plier dans ton mécanisme, c'est la roue qui vient contre qui s'écrase ?
Dernière modification par Fullnegi le mar. oct. 19, 2021 10:53 pm, modifié 2 fois.
Avatar de l’utilisateur

Morpheus
Pilote Philanthrope
Pilote Philanthrope
Messages : 4898
Inscription : 09 mai 2008

Re: Cockpit de Full' - F16

#78

Message par Morpheus »

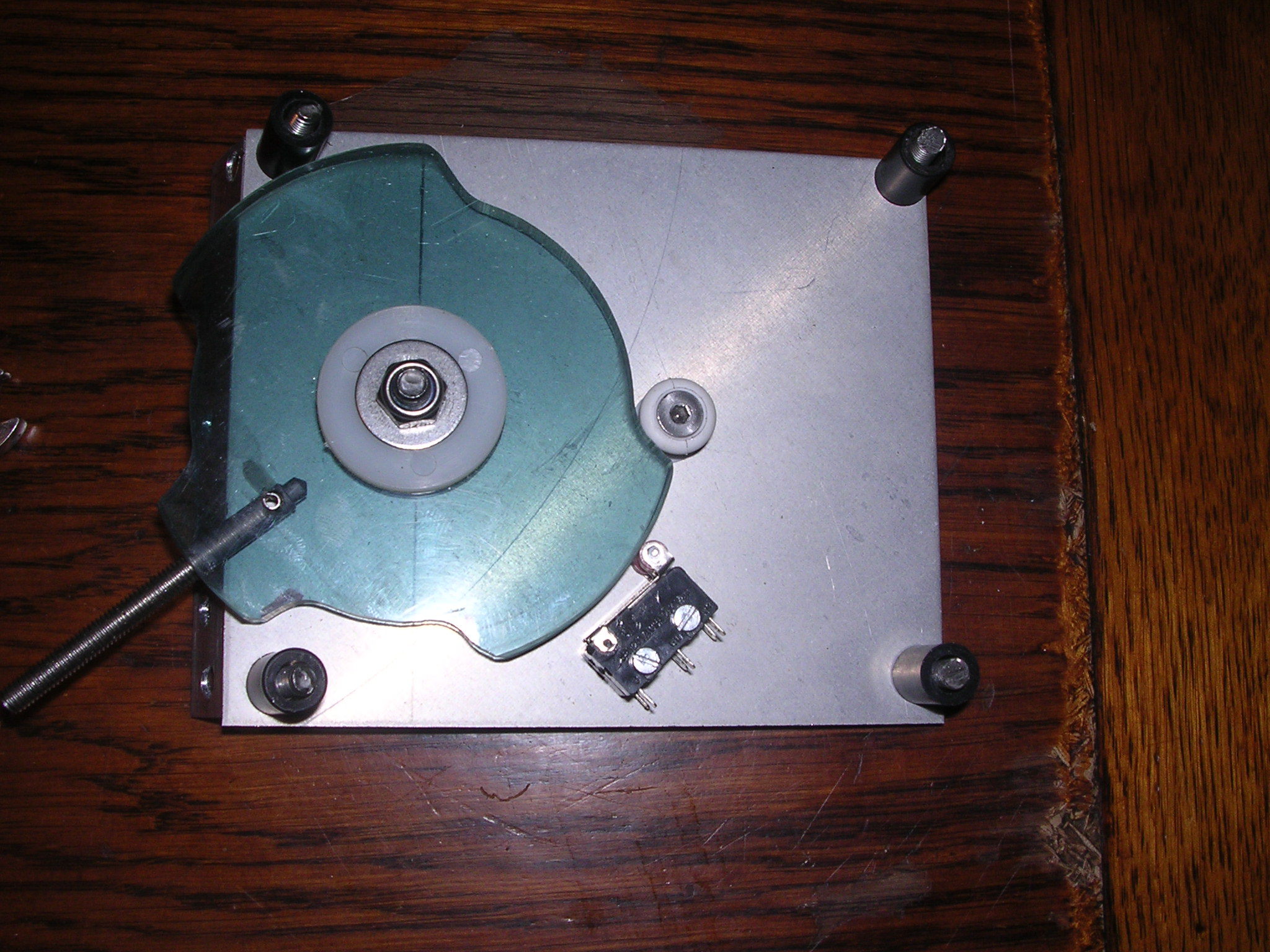

Quand j'abaisse le levier la came en plexi vient appuyer sur le micro contact (trois broches), quand je le relève j'ai un autre contact qui se fait (position repos du micro contact) du coup j'ai les deux actions du train. Le mouvement est juste une partie de rotation.
Avatar de l’utilisateur

Topic author
Fullnegi
Rédacteur
Rédacteur
Messages : 1830
Inscription : 17 juin 2009

Re: Cockpit de Full' - F16

#79

Message par Fullnegi »

Encore une fois, ça, j'avais bien compris :)
Je parle vraiment du mécanisme en lui-même, pas de l'envoi électronique.
J'entends pas là la conchoïde en plexi versus la roue blanche à sa droite.

Dans mon cas, c'est simple, ça vient pousser une plaque de métal qui oppose une résistance mécanique grâce à un ressort.
Mais dans ton système, je ne vois pas comment le morceau de plexi n'est pas tout simplement bloqué par la roue blanche.
C'est une roue en caoutchouc qui se fait écrasée par la came en plexi le temps que celle-ci pivote ?

(désolé, en ce qui me concerne, je n'ai pas beaucoup de facilité à la mécanique, et encore moins par écrit ! :emlaugh: :hum: )
Avatar de l’utilisateur

steph737
Nouvelle Recrue
Nouvelle Recrue
Messages : 110
Inscription : 20 avril 2021

Re: Cockpit de Full' - F16

#80

Message par steph737 »

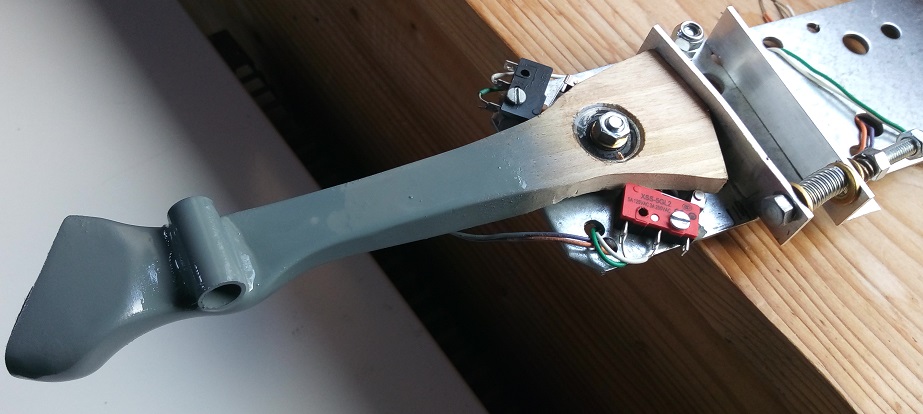

Si tu veux "marquer" les positions hautes et basses il vaut mieux quelque chose à base de "crans" et de ressort par exemple...

Voilà ce que j'avais fait pour la manette de train d'un beech 200 :



Le tube rond en alu coulisse dans le carré et est retenu par un ressort, il faut tirer sur la roulette pour dégager le téton ( ou doigt !) vers l'avant et permettre la rotation de l'ensemble.

Si on veut juste des crans sans verrouillage, il faut modifier la forme du verrouillage sur les plaques et mettre un doigt plus gros pour que ça passe en douceur et un ressort pas trop fort. Idéalement les doigts ( un de chaque côté ) devraient pouvoir tourner pour limiter le frottement et l'usure.

Les micro switches sont entre les plaques, on voit les trous de fixation.
Dernière modification par steph737 le mer. oct. 20, 2021 9:04 am, modifié 1 fois.
Avatar de l’utilisateur

Morpheus
Pilote Philanthrope
Pilote Philanthrope
Messages : 4898
Inscription : 09 mai 2008

Re: Cockpit de Full' - F16

#81

Message par Morpheus »

Fullnegi a écrit :
mar. oct. 19, 2021 10:50 pm
J'entends pas là la conchoïde en plexi versus la roue blanche à sa droite
Ce que tu appelles une roue est juste une butée :yes:
Avatar de l’utilisateur

Topic author
Fullnegi
Rédacteur
Rédacteur
Messages : 1830
Inscription : 17 juin 2009

Re: Cockpit de Full' - F16

#82

Message par Fullnegi »

Coucou les loulous !
Je me suis décidé pour le bras :)


Découpe et sculptage du bois, puis collage du roulement à bille à l'époxy (sur les bords évidemment !)
Pour le "bitoniaux" rond ou se trouve le bouton poussoir blanc pour déverrouillé le levier, j'ai essayé plusieurs choses... sans grand succès.
Je me suis rabatu sur un bic que j'ai découpé, et ça faisait très bien l'affaire, encore collage à l'epoxy bi-composant.
Ensuite, on fait passer le tout "à travers" le panel Aux Left. Pour ça, j'ai fait un "trou" dans mes panneaux d'acrylique (à la main et à la scie à métaux pour être précis... C'était long) et j'ai collé un petit "mur" en Forex à l'arrière qui vient tout autour du levier, ceci afin de contenir la lumière dans la "boite" du panel, et éviter de la diffuser sur le levier.

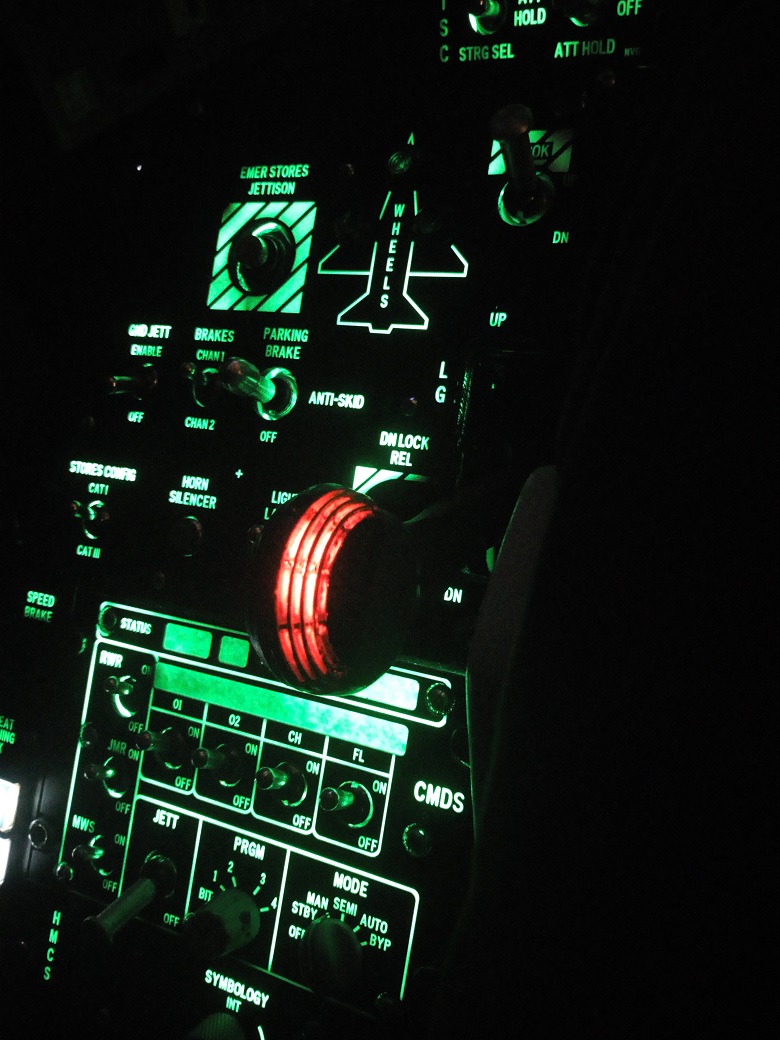

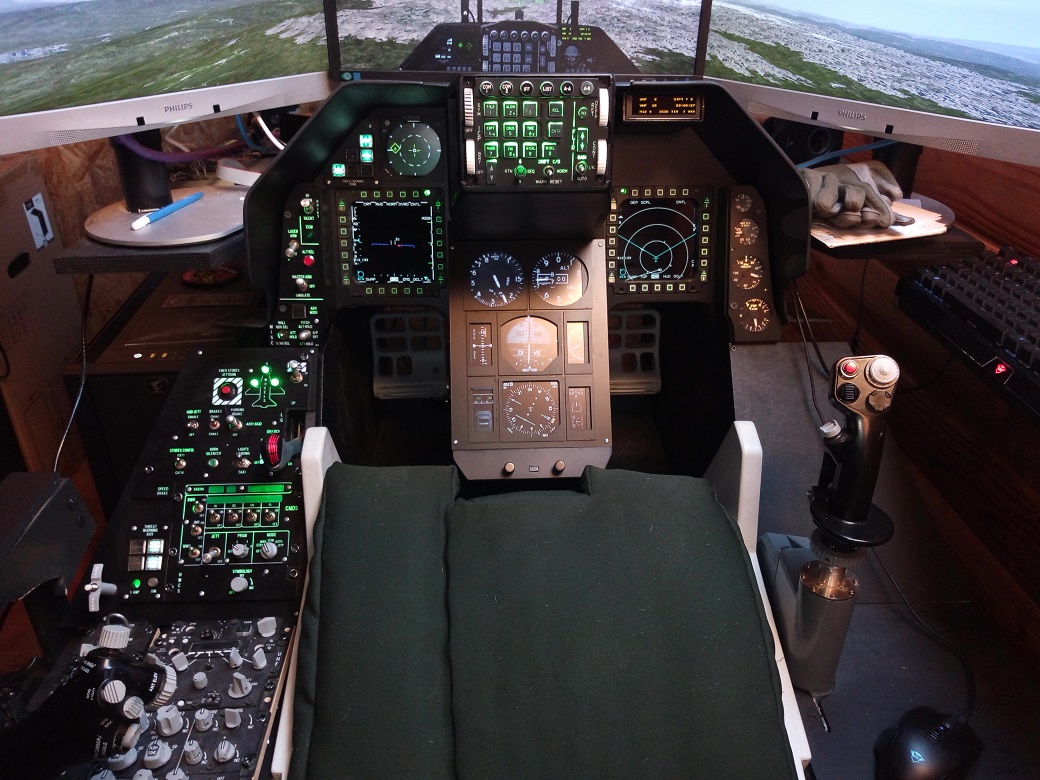

Voici une photo du pit juste avant que je colle le "rond" sur la poignée (avec le bouton poussoir)
J'aurai pu intégré un locket électrique 24v qui se déverrouille en appuyant sur le bouton poussoir gris, mais.... Voila.
Même le bouton d'urgence jaune à côté sera la en déco.

Je trouve que niveau simu, ça apporte pas franchement plus d'immersion, ça n'affecte en rien le simu lui-même, et à la limite, le bouton "alt gear reset" serait bien plus utile, bien que peu utilisé. J'ai déjà un Alt Gear fonctionnel.


Et merci à Mike pour le Alt Gear d'ailleurs qui est du plus bel effet !
Le bouton poussoir dessus est donc de la déco, vous l'aurez compris.





J'en profite pour une petite question : j'avais vu passer un petit ZIP pour imprimer en 3D de quoi faire le speedbrake. Mais je n'arrive plus à retrouver son auteur..
Quelqu'un aurait un petit lien? :notworthy
Avatar de l’utilisateur

Topic author
Fullnegi
Rédacteur
Rédacteur
Messages : 1830
Inscription : 17 juin 2009

Re: Cockpit de Full' - F16

#83

Message par Fullnegi »

[post séparé]


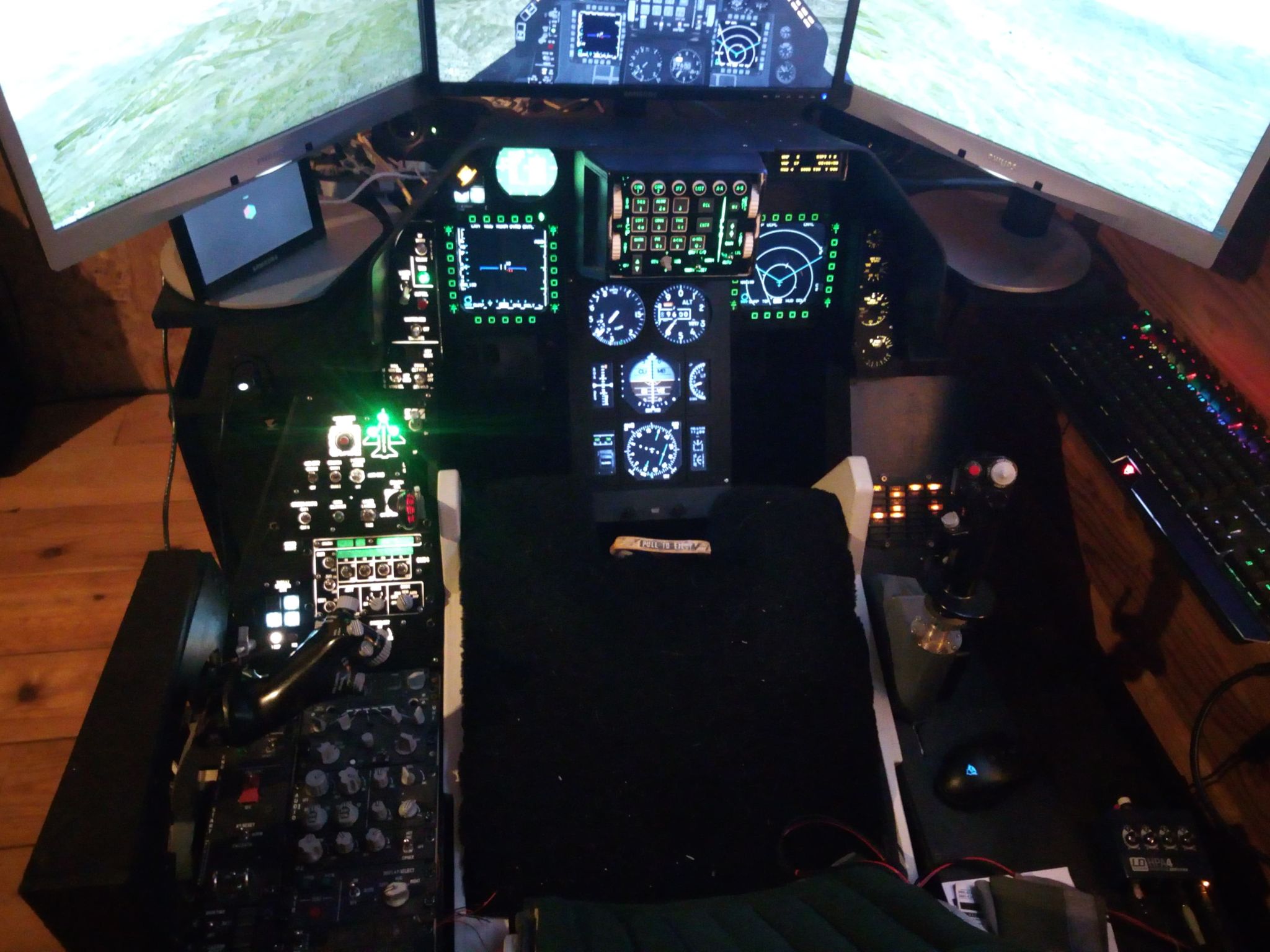

J'ai trié toutes les photos de mon pit, et tout ça est sur un Drive que j'appelle "The Vault", ou vous trouverez pleins de fichiers intéressants pour la construction du pit F16... Et bien plus encore ! (doc F16 réelle, ...)

Pour les photos de mon pit, c'est là -> https://drive.google.com/drive/folders/ ... sp=sharing

Et pour THE VAULT, c'est là

Ne téléchargez pas forcément tout ça, c'est régulièrement mis à jour et en constante évolution ;)

-> -> -> -> https://drive.google.com/drive/folders/ ... sp=sharing <- <- <- <-


A bientôt ! =)
Avatar de l’utilisateur

Diabolo_101
Nouvelle Recrue
Nouvelle Recrue
Messages : 61
Inscription : 02 mai 2003

Re: Cockpit de Full' - F16

#84

Message par Diabolo_101 »

Fullnegi a écrit :
mer. nov. 24, 2021 12:46 pm
J'en profite pour une petite question : j'avais vu passer un petit ZIP pour imprimer en 3D de quoi faire le speedbrake. Mais je n'arrive plus à retrouver son auteur..
Quelqu'un aurait un petit lien? :notworthy
Bin, le fichier se trouvait ici dans le topic concerné, mais il y a un message qui dit [The extension zip has been deactivated and can no longer be displayed.] à la place...

Je vais tenter de reposter, au pire je te l'envoie par mail/pm. Les fichiers sont sur un autre PC

Infos sur les composants ici
Avatar de l’utilisateur

Topic author
Fullnegi
Rédacteur
Rédacteur
Messages : 1830
Inscription : 17 juin 2009

Re: Cockpit de Full' - F16

#85

Message par Fullnegi »

Merci Diabolo ! Et merci pour le partage encore une fois ! :D

Tu peux me l'envoyer en MP ou autre, et avec ton accord évidemment, je la mettrai précieusement dans mon dossier The Vault :)

Est-ce que tu serai d'accord de partager ton master caution/eyebrow aussi? :notworthy (oui, j'ai refait un petit tour sur ton post pour être sur de rien louper :hum: )
Ok, j'ai viewtopic.php?f=286&t=189628&start=125#p1576062 :jerry:

Me manque juste le petit eyebrow courbée à gauche :notworthy
Avatar de l’utilisateur

Diabolo_101
Nouvelle Recrue
Nouvelle Recrue
Messages : 61
Inscription : 02 mai 2003

Re: Cockpit de Full' - F16

#86

Message par Diabolo_101 »

Salut Full,

Plus moyen de charger des zip apparemment...

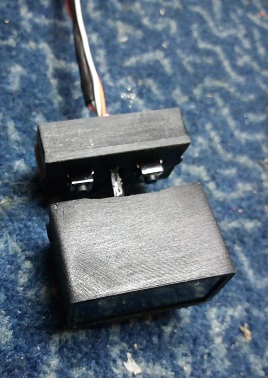

voici le fichier du speed brake:

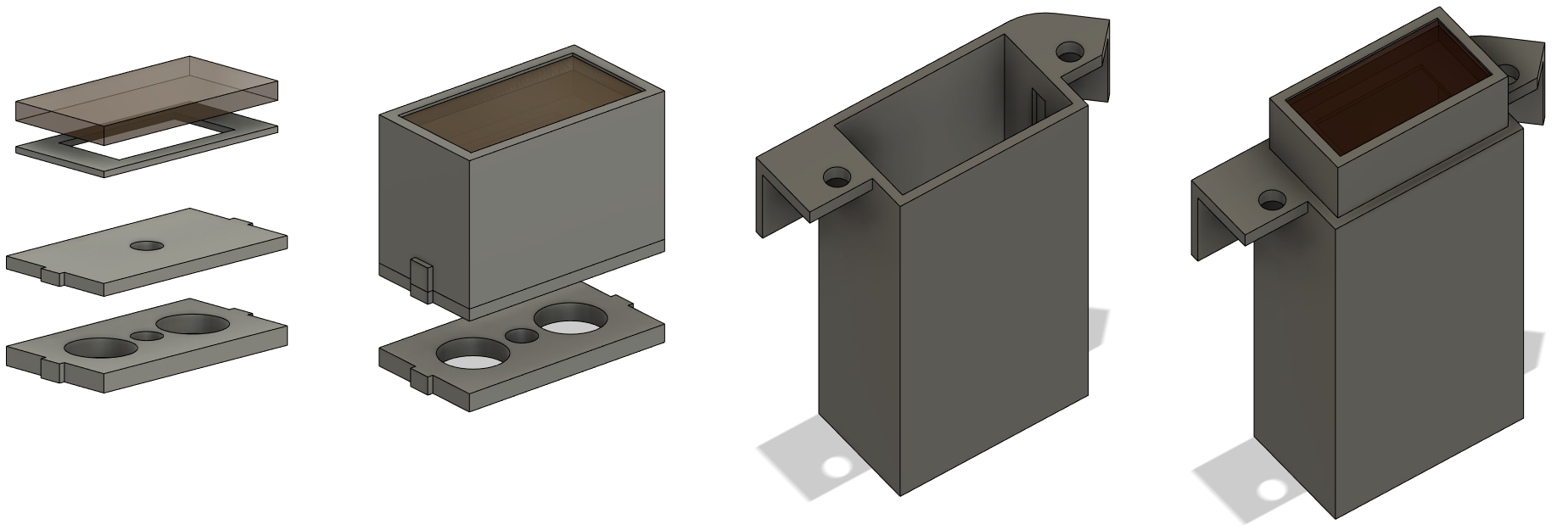

Quand tu parles du Eyebrow courbé, j'imagine qu'il s'agit du F-ACK? Le voici:

Master caution, faut que je fouille pour récupérer une version, j'ai modifié le mien pour prendre en compte un Jay-El

Et pas de soucis pour partager dans le vault

@+

Diab
Avatar de l’utilisateur

Topic author
Fullnegi
Rédacteur
Rédacteur
Messages : 1830
Inscription : 17 juin 2009

Re: Cockpit de Full' - F16

#87

Message par Fullnegi »

Un immense merci!

J'ai refait mon master caution, pour que ça corresponde avec la petite plaque que j'ai, mais c'est également bon à prendre!

Je le mets également dans le Vault :)

https://drive.google.com/drive/folders/ ... sp=sharing
