Re: Table mount home made (légèrement/beaucoup inspirés des monstertech)

#26

Message par Remote » jeu. déc. 13, 2018 2:32 pm

je cherche moi aussi des idées pour faire des support pour mon hotas Warthog
si vous avez des bonnes astuces je suis preneur :)
Avatar de l’utilisateur

Shogoun
Nouvelle Recrue
Nouvelle Recrue
Messages : 76
Inscription : 04 mai 2018

Re: Table mount home made (légèrement/beaucoup inspirés des monstertech)

#27

Message par Shogoun » sam. déc. 15, 2018 7:54 am

Tellement inspiré par Monstertek que l'initiateur du projet ne vend ses produits que sur le territoire US
Shogoun - DCS WOLRD
Carte mère : ASUS ROCK STRIX X570 F Gaming / Processeur : AMD RYZEN 7 3800X / Carte Vidéo : GIGABYTE RX2070 SUPER 8 GO / Mémoire RAM : 32Go, DDR4, 3200 MHZ / Hotas PC THRUSTMASTER WARTHOG.
Avatar de l’utilisateur

jojo
Dieu vivant
Dieu vivant
Messages : 25943
Inscription : 22 octobre 2002

Re: Table mount home made (légèrement/beaucoup inspirés des monstertech)

#28

Message par jojo » sam. déc. 15, 2018 10:00 am

Shogoun a écrit :
sam. déc. 15, 2018 7:54 am
Tellement inspiré par Monstertek que l'initiateur du projet ne vend ses produits que sur le territoire US
De qui parles-tu ?

Le sujet ici ce sont des gens qui se font un "Monstertek maison". Ils ne sont pas commercialisés.

J'ai effectivement vu sur YouTube un test d'une copie US, mais le profilé est moins large avec à la clé un léger mouvement en lacet des supports.
À moins que le système Monstertek soit breveté, je ne vois pas trop ce qu'ils peuvent faire, mais je ne suis pas spécialiste.
Config: MSI Z270 GAMING M5/ I7 7700K + Water Cooling/ SSD Samsung 850 EVO 500Go/
DDR4 G.Skill 2x16Go 2400Mhz/ MSI GTX 1080 TI Gaming X 11Go/ Alim 700W/
écran Asus ROG Swift PG248Q G-Sync/ Saitek X55/ MFG Crosswind/ Oculus Rift S

Photo aéro: Nikon D7000/ D500 + Sigma 150-600 F5-6.3
ma galerie: cliquez FLICKR / WARBIRDS
Avatar de l’utilisateur

Vitaliq
Mécano au sol
Mécano au sol
Messages : 450
Inscription : 18 janvier 2016

Re: Table mount home made (légèrement/beaucoup inspirés des monstertech)

#29

Message par Vitaliq » sam. déc. 15, 2018 2:32 pm

Monstertech explique tout pour fabriquer sois même ce type de support.

De plus avec le poids du bordel c'est pas choquant que quelqu'un commercialise cela aux USA, de toute façon aucun américain va commander chez eux si c'est pour payer 2 fois plus de frais de port que de support.
Avatar de l’utilisateur

Shogoun
Nouvelle Recrue
Nouvelle Recrue
Messages : 76
Inscription : 04 mai 2018

Re: Table mount home made (légèrement/beaucoup inspirés des monstertech)

#30

Message par Shogoun » dim. déc. 16, 2018 8:03 am

jojo a écrit :
sam. déc. 15, 2018 10:00 am
Shogoun a écrit :
sam. déc. 15, 2018 7:54 am
Tellement inspiré par Monstertek que l'initiateur du projet ne vend ses produits que sur le territoire US
De qui parles-tu ?

Le sujet ici ce sont des gens qui se font un "Monstertek maison". Ils ne sont pas commercialisés.

J'ai effectivement vu sur YouTube un test d'une copie US, mais le profilé est moins large avec à la clé un léger mouvement en lacet des supports.
À moins que le système Monstertek soit breveté, je ne vois pas trop ce qu'ils peuvent faire, mais je ne suis pas spécialiste.
En effet je n'avais pas vu le sujet, désolé bon boulot en tout cas ;)

Quand au fabricant US

Shogoun - DCS WOLRD
Carte mère : ASUS ROCK STRIX X570 F Gaming / Processeur : AMD RYZEN 7 3800X / Carte Vidéo : GIGABYTE RX2070 SUPER 8 GO / Mémoire RAM : 32Go, DDR4, 3200 MHZ / Hotas PC THRUSTMASTER WARTHOG.
Avatar de l’utilisateur

Lionel84
Nouvelle Recrue
Nouvelle Recrue
Messages : 64
Inscription : 13 décembre 2018

Re: Table mount home made (légèrement/beaucoup inspirés des monstertech)

#31

Message par Lionel84 » ven. févr. 08, 2019 6:57 pm

T'as du bol !!! Dans mon patelin (35000 habitants quand même) je suis allé voir un menuisier alu et il m'a regardé avec de grands yeux. Il ne reconnaissait même pas le type de profilé. Lui à part les fenêtres et les vérandas il ne doit pas connaître grand chose. Mais je vais pouvoir aller en voir d'autres.
CM MSI Z87-G43 - Intel 5 Haswell 4460 3,20 GHz - CG MSI RX 570 Armor 8G OC - 16 Go Kingston DDR3 HyperX Savage CL9 1600MHz - Tracker maison avec webcam PS3 - Hotas Thrustmaster T16000M - Palonnier Thrustmaster TFRP - Ecran Samsung C27F398FWU - Windows 7 64

peb
Apprenti-Mécano
Apprenti-Mécano
Messages : 334
Inscription : 15 février 2018

Re: Table mount home made (légèrement/beaucoup inspirés des monstertech)

#32

Message par peb » dim. févr. 10, 2019 4:54 pm

Ce n'est pas très étonnant qu'un menuisier alu n'aie pas ce genre de chose, ce sont des profilés utilisés dans l'industrie pour faire des morceaux de chaîne de montage, meubles techniques,... Donc il faut plutôt s'adresser à des entreprises spécialisées là-dedans.
Il me semble qu'il y a un sujet qui traîne où des liens vers les sites de telles entreprises étaient donnés.

Templeton
Nouvelle Recrue
Nouvelle Recrue
Messages : 167
Inscription : 03 janvier 2005

Re: Table mount home made (légèrement/beaucoup inspirés des monstertech)

#33

Message par Templeton » ven. avr. 05, 2019 8:50 pm

Je regarde pour me faire un support du genre pour mon x56.

Je me posais la question du coup approximatif du projet ??
Avatar de l’utilisateur

jojo
Dieu vivant
Dieu vivant
Messages : 25943
Inscription : 22 octobre 2002

Re: Table mount home made (légèrement/beaucoup inspirés des monstertech)

#34

Message par jojo » sam. avr. 06, 2019 12:06 am

C’est chiffré dans le premier message du sujet :yes:
Config: MSI Z270 GAMING M5/ I7 7700K + Water Cooling/ SSD Samsung 850 EVO 500Go/
DDR4 G.Skill 2x16Go 2400Mhz/ MSI GTX 1080 TI Gaming X 11Go/ Alim 700W/
écran Asus ROG Swift PG248Q G-Sync/ Saitek X55/ MFG Crosswind/ Oculus Rift S

Photo aéro: Nikon D7000/ D500 + Sigma 150-600 F5-6.3
ma galerie: cliquez FLICKR / WARBIRDS

Templeton
Nouvelle Recrue
Nouvelle Recrue
Messages : 167
Inscription : 03 janvier 2005

Re: Table mount home made (légèrement/beaucoup inspirés des monstertech)

#35

Message par Templeton » sam. avr. 06, 2019 1:23 am

:hum: :sweatdrop :sweatdrop :sweatdrop

Bon ben c'est ça de lire rapidement un sujet sur son téléphone....

:exit:
Avatar de l’utilisateur

Milos
Légende volante
Légende volante
Messages : 18283
Inscription : 27 janvier 2004

Re: Table mount home made (légèrement/beaucoup inspirés des monstertech)

#36

Message par Milos » mer. avr. 24, 2019 8:24 pm

Pour ceux qui n'osent pas s'attaquer à du métal, en son temps Eider avait fait ça

(\_/)
(_'.')
(")_(") "On obtient plus de choses avec un mot gentil et un pistolet qu'avec le mot gentil tout seul" Al Capone.

Mon pit
Avatar de l’utilisateur

Zobby_Lamouche
Nouvelle Recrue
Nouvelle Recrue
Messages : 42
Inscription : 06 mars 2018

Re: Table mount home made (légèrement/beaucoup inspirés des monstertech)

#37

Message par Zobby_Lamouche » jeu. août 29, 2019 7:39 pm

Salut,

Je viens seulement de découvrir ton sujet, près de 3 ans après que tu l’aies sorti (…), car je cherche désespérément à m’équiper d’1 support central (entre les jambes) de type Monstertech pour mon joystick Saïteck X-52 PRO (1 seul), mais pas à leur prix que je trouve exagérément exagéré !!!

A la lecture de ton sujet, j’ai flashé !!! C’est GE-NIAL !!!

Par contre, pourrais-tu stp m’apporter les quelques précisions suivantes, car le site MOTEDIS m’apparait compliqué (çà s’adresse aux professionnels, je pense), mal foutu, il y a beaucoup de choix de variantes pour moi … (Je reprends ci-dessous chaque élément et commentaire de ta liste avec mes questions dessous et le nombre de pièces à commander adapté à mon projet, c.a.d. 1 seul support) :

ELEMENTS MOTEDIS :

Plaquette pour la partie qui viendra sur le bureau/plateau :

. Dans quel onglet/Arborescence ci-dessous trouve-t ’on çà sur le site MOTEDIS ?

Produits semi-fini / Plaquette aluminium / Plaquette aluminium, pas laminé / Plaquette dimension standard (avantage de prix) / Plaquette aluminium 6mm d'épaisseur / B. 80 & L. 120 ?

Ou bien : Produits semi-fini / Plaquette aluminium / Plaquette aluminium, pas laminé / Plaquette découpée / Plaquette aluminium 6mm d'épaisseur / L. 120 – type largeur 80mm ?

. C’est bien épaisseur 6mm - longueur 120 et largeur 80 ?

Un profilé 40 80*40 type I en rainure 8, longueur 330mm : pour faire la partie qui descend
(Je pense que pour mon joystick X-52, je prendrais 330-335 voire plus, car le dessous de l’assise de mon fauteuil est à 37cm du sol et mon plateau de bureau à 74cm)
. Est-ce bien ici : https://www.motedis.fr/shop/Profile-a-r ... 99456.html ? Et qu’est-ce que l’usinage ??

Un profilé 40 80*40 type I en rainure 8, longueur 150mm : pour faire la partie horizontale
. Je pense que c’est exactement le même modèle que ci-dessus

Équerre 40*40 type I pour rainure 8 (avec accastillage) x2 : pour lier le profilé vertical avec l'horizontal
. Je pense qu’il s’agit, sur leur site, de « connecteurs » ?
. Est-ce bien ici, pour les profilés du tableau I-type en Slot 8 : https://www.motedis.fr/shop/Profile-acc ... 99998.html ?
. Je commande avec l’option « jeu de fixation » ??

Vis autoforeuses S7*25 x 2 : pour lié les platines supérieures aux profilés verticaux
. est-ce bien ici : https://www.motedis.fr/shop/Profile-acc ... 99336.html

Caches plastiques 40*80 x2 : pour la finition
Cà c ok, mais y en a 2 types :
. https://www.motedis.fr/shop/Profile-acc ... 99712.html
. https://www.motedis.fr/shop/Profile-acc ... 99785.html
Lequel est-ce stp ?
Écrou avec guidage pour rainure 8 type I en M6 x 4: pour fixation sauterelle
. Écrous simple ou double ?
. Lequel de ces 2 (encore une fois, c’est le même intitulé !...) :
. https://www.motedis.fr/shop/Profile-acc ... 94218.html
. https://www.motedis.fr/shop/Profile-acc ... 95294.html

Vis M6*12 x 4: pour fixation sauterelle
Est-ce bien çà : https://www.motedis.fr/shop/Profile-acc ... 94222.html

Morceau de profilé pour éloigner la sauterelle du profilé vertical
. Pourquoi éloigner la sauterelle ?
- Un profilé 40 80*40 type I en rainure 8, longueur 105mm x 1
=> idem que pour le profilé du début (pour la partie verticale)

- Caches plastiques 40*80 x 2, pour la finition
C’est bien çà : https://www.motedis.fr/shop/Profile-acc ... 99712.html


Visserie nécessaire pour fixer ces profilés sur les profilés verticaux :
« […] il faut faire une sorte de lamage »:
. Qu’est-ce que çà veut dire ??

=> Vis M5*40 x 4 : est-ce çà : https://www.motedis.fr/shop//Acierinox- ... 91417.html
=> Ecrou type I rainure 8 en M5 x4 : alors là, je trouve pas la correspondance sur leur site … Serait-ce çà : https://www.motedis.fr/shop/Base-mechan ... 91768.html
=> Rondelles M5 x 8 : là non plus, là, je ne trouve pas la correspondance sur leur site … Mais pas du tout…

Les platines :
C'est uniquement pour le joystick du X-52 PRO, dont la large base fait 17x17cm. Donc je pense prendre une platine de Long. 270-280 x larg. 170-175mm (ép. 6mm).
Je suppose que je devrais aller sur cette page de MOTEDIS (Page d`accueil / catalogue / Produits semi-fini / Plaquette aluminium / Plaquette aluminium, pas laminé / Plaquette decoupé / Plaquette aluminium 6mm d'épaisseur : https://www.motedis.fr/shop/////Plaquet ... 91032.html

… puis indiquer 270 ou 275 dans le champ « L » et cocher 200mm dans « Type » puisqu’il n’y a pas largeur 180mm entre 160 et 200 …. Comment je peux ensuite faire la découpe de ce matériau ??

Pour fixation de la platine sur le profilé horizontal :

. Écrou avec guidage pour rainure 8 type I en M8 x2 : lequel des 2 choix (comme précédemment, intitulé identique)
https://www.motedis.fr/shop/Profile-acc ... 94219.html
ou :
https://www.motedis.fr/shop/Profile-acc ... 95293.html

- Vis M8*12 x 2 : je n’ai pas trouvé sur leur site …

- Rondelles M8 x 2 : là non plus, là, je ne trouve pas la correspondance sur leur site

Peut-être pourrais-je avoir copie de ton « bon de commande de l’époque envoyé à MOTEDIS (panier), j’y trouverais le détail avec les bons libellés ??

Voilà, voilà !! J’ai conscience que je t’en demande beaucoup, mais sans ton avis ou, plutôt, ta validation, je crains de foirer ma commande auprès de MOTEDIS…

Je t’en remercie infiniment par avance !!

Salutations

Zobby
Ma config : portable 17' ASUS W10 G751JL T7089T - processeur i7-4550HQ @ 2GHz 4 coeurs - RAM 24Go - stockage : 1 disque dur interne SSD 128 Go + 1 disque dur interne 1 To - CG NVIDIA GeForce GTX 965M 2 Go - Win10
Avatar de l’utilisateur

Topic author
loulou la loutre
Elève Pilote
Elève Pilote
Messages : 724
Inscription : 20 octobre 2016

Re: Table mount home made (légèrement/beaucoup inspirés des monstertech)

#38

Message par loulou la loutre » dim. sept. 01, 2019 8:59 pm

Salut à toi,

Beaucoup de réponses à tes questions sont dans le premier post, merci de le relire précisément dans un premier temps.

Ensuite, concernant tes questionnements de ref de pièce, je joins le détail des commandes motedis, ça permettra de te rassurer dans tes choix (ou pas)

Quand tu auras bien digéré ces infos, n'hésites pas à poster s'il te faut plus de précisions.

Bon courage
++
Commande motedis 1.pdf
(229.18 Kio) Téléchargé 88 fois
Commande motedis 2.pdf
(476.21 Kio) Téléchargé 76 fois
i5 6600K@4.10GHz, MSI Z170, GTX 1080Ti Zotac extrem core edition, 32Go DDR4 2666Mhz, SSD, W10 64, VR OSVR/CV-1/Pimax 5K+/HP Reverb, Hotas Warthog, Palo Saitek prorudder
https://www.youtube.com/channel/UCbNRGP ... g/featured
Avatar de l’utilisateur

Zobby_Lamouche
Nouvelle Recrue
Nouvelle Recrue
Messages : 42
Inscription : 06 mars 2018

Re: Table mount home made (légèrement/beaucoup inspirés des monstertech)

#39

Message par Zobby_Lamouche » lun. sept. 02, 2019 11:04 am

OK merci !!

J'étudie tes BdC et reviens vers toi si nécessaire.

Bonne journée

Zobby
Ma config : portable 17' ASUS W10 G751JL T7089T - processeur i7-4550HQ @ 2GHz 4 coeurs - RAM 24Go - stockage : 1 disque dur interne SSD 128 Go + 1 disque dur interne 1 To - CG NVIDIA GeForce GTX 965M 2 Go - Win10
Avatar de l’utilisateur

GZEL
Nouvelle Recrue
Nouvelle Recrue
Messages : 23
Inscription : 29 décembre 2017

Re: Table mount home made (légèrement/beaucoup inspirés des monstertech)

#40

Message par GZEL » lun. nov. 09, 2020 8:58 pm

Super projet, cela donne des idées ! Merci pour ces éléments, pas faciles à trouver quand on part de zéro (et de s'y retrouver par rapport à tout ce que l'on trouve sur le net en fonction des besoins et envies de chacun).

D'autres retours pour ceux qui ont essayé cette méthode ?
Win10 / Core i7500 3.4Ghz / MSI B250M PRO-VDH / 16 Go RAM DDR4 Ballistix Sport / GTI 1050 Ti 4Go / SSD 250Go / HDD 1To / HOTAS Thrustmaster Warthog / MFD Cougar
Avatar de l’utilisateur

buckroger
Apprenti-Mécano
Apprenti-Mécano
Messages : 285
Inscription : 27 avril 2016

Re: Table mount home made (légèrement/beaucoup inspirés des monstertech)

#41

Message par buckroger » mer. nov. 18, 2020 10:19 pm

GZEL a écrit :
lun. nov. 09, 2020 8:58 pm
Super projet, cela donne des idées ! Merci pour ces éléments, pas faciles à trouver quand on part de zéro (et de s'y retrouver par rapport à tout ce que l'on trouve sur le net en fonction des besoins et envies de chacun).

D'autres retours pour ceux qui ont essayé cette méthode ?

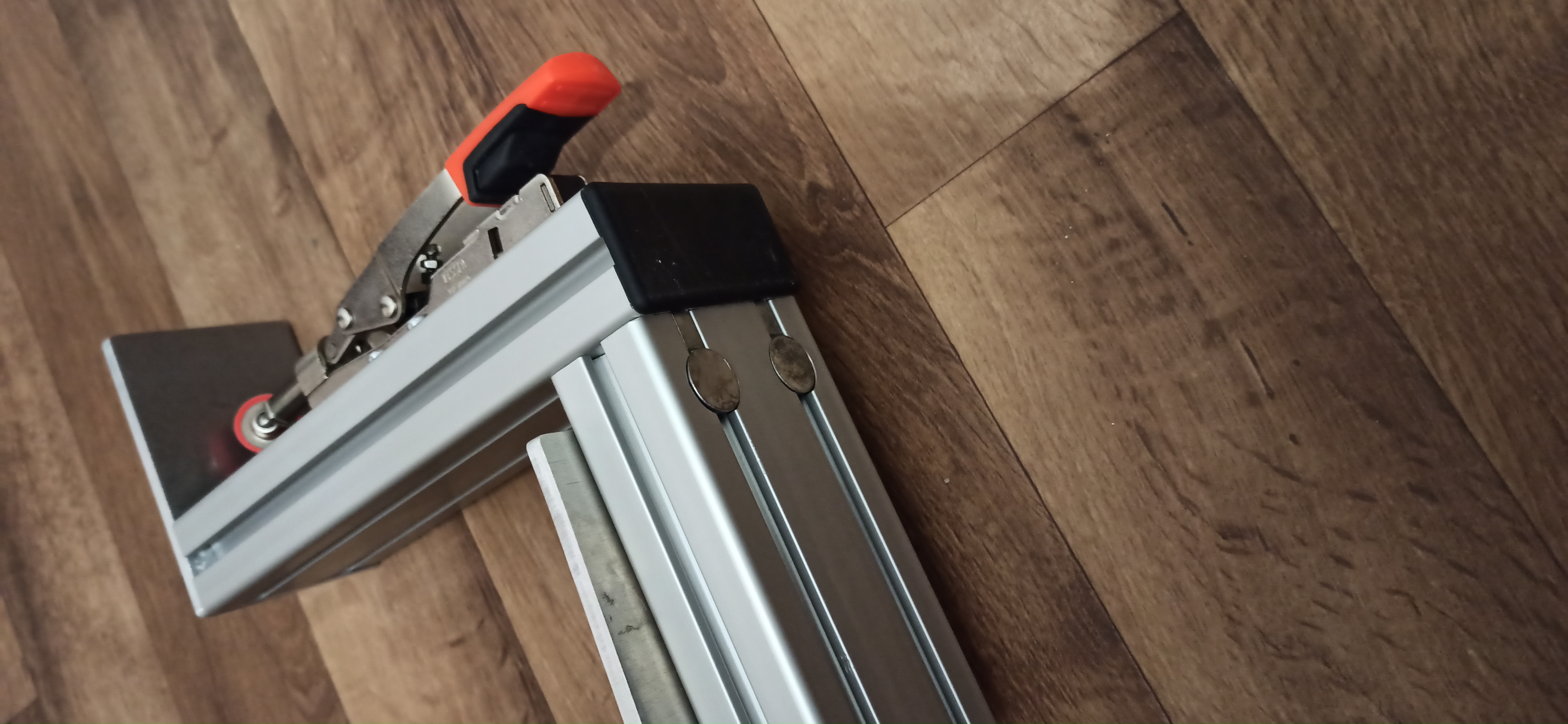

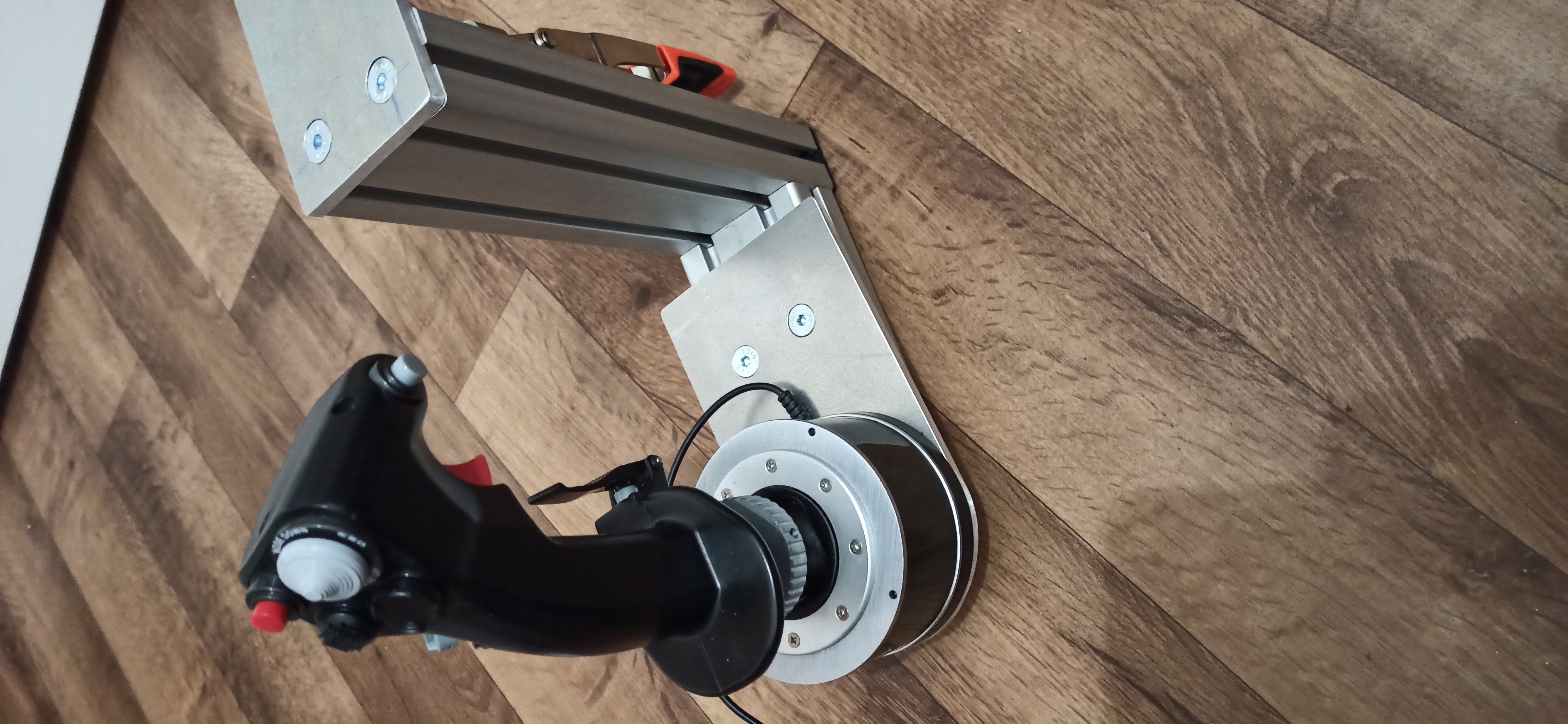

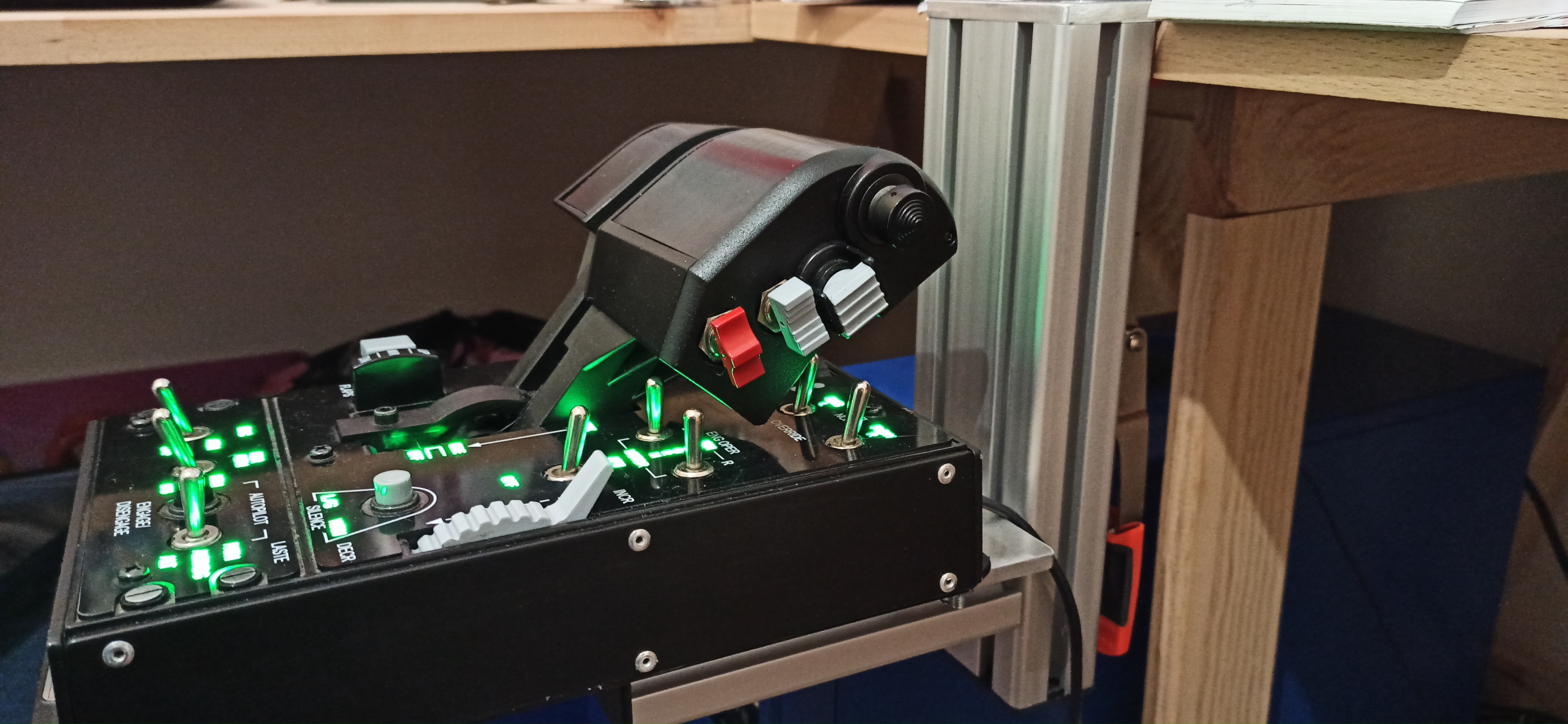

Oui moi mais je n'ai aucun mérite :hum: , travaillant dans une entreprise avec un atelier de chaudronnerie, j'ai pu me procurer des chutes de taule d'aluminium et les choumacs mon gracieusement mis à disposition leurs outils. J'ai juste acheté les profilés en aluminium et les sauterelles.
Pièces jointes

JABBA29
Apprenti-Mécano
Apprenti-Mécano
Messages : 331
Inscription : 28 août 2002

Re: Table mount home made (légèrement/beaucoup inspirés des monstertech)

#42

Message par JABBA29 » jeu. nov. 19, 2020 8:55 pm

Top les attaches, tu compte lancer une commercialisation ?
Avatar de l’utilisateur

buckroger
Apprenti-Mécano
Apprenti-Mécano
Messages : 285
Inscription : 27 avril 2016

Re: Table mount home made (légèrement/beaucoup inspirés des monstertech)

#43

Message par buckroger » ven. nov. 20, 2020 12:56 pm

JABBA29 a écrit :
jeu. nov. 19, 2020 8:55 pm
Top les attaches, tu compte lancer une commercialisation ?
Heu...non pas trop :emlaugh:
Répondre

Revenir à « salle: Periphériques: Hotas, Joysticks, Track-IR »
